Cette fiche technique décrit la discrétisation des valeurs de prévalence de la rougeole avec le système d'information géographique fGIS.
mots clés : fGIS, discrétisation, données attributaires, SIG, rougeole, tutoriel, Tice
Objectifs
Les "données attributaires" dans un système d'information géographique sont les valeurs associées à une entitée (point, ligne ou surface). On consultera à ce sujet la fiche technique qui décrit l'intégration de valeurs attributaires, disposées en table DBase, à un fichier "shapefile". Lorsque ces données sont numériques, il est possible de paramétrer l'affichage des entités en fonction des valeurs contenues dans un ou plusieurs champs de données. Cette opération, nommée discrétisation, est décrite ici pour le logiciel fGIS. Les données utilisées ici sont issues du site "Sentiweb" et ont été intégrées à une table sous OpenOffice.org dans la cadre d'un TPE sur l'épidémiologie de la rougeole.
Manipulations
L'opération est réalisée avec le logiciel fGIS disponible gratuitement dans cette rubrique. Avant toute manoeuvre de discrétisation, il faut afficher et activer le thème qui va faire l'objet de la manipulation. Ici le thème rougeole_1990 est coché et activé (fond bleu). |
|
Un clic sur ce thème permet de s'assurer que les valeur de prévalences hebdomadaires de la rougeole ont bien été intégrées. Chaque colonne représente une semaine. N199001 est la prévalence pour la semaine 1 de 1990 etc. |
|
Le thème étant actif, l'affichage des propriétés du thème permet de faire la discrétisation. Dans l'onglet "Area" il faut cocher "Use renderer" et "Include in legend". |
|

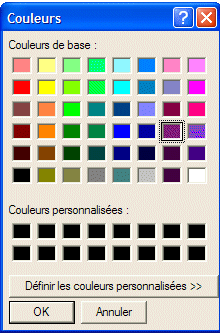

Dans l'onglet "Renderer", il faut choisir le nombre de zones (ici 6), les valeurs minimum et maximum qui sont choisies en consultant la totalité du tableau et les valeurs des couleurs de début et de fin qui sont sélectionnées sur la palette. |
|
Le bouton "Apply" permet de prévisualier le résultat sans fermer la boîte de discrétisation. Si celui-ci est satisfaisant, cliquer sur OK. La carte de prévalence de la rougeole pour la semaine 11 de 1990 est affichée ci-contre avec sa légende. |
|
Un simple changement du champ de données attributaires permet d'appliquer les mêmes valeurs de discrétisation à la semaine 19. On y voit une progression de la rougeole dans des régions adjacentes ou non. Il est possible de combiner les valeurs de plusieurs champs de données attributaires numériques avec l'outil "Wizard" mais cette possibilité n'a pas été utilisée ici. |
|
Une autre fiche technique montre comment exporter les cartes obtenues et leur légende pour les intégrer dans des documents multimédia.
niveau : 1ère S, Lycée tous niveaux
type pédagogique : travaux pratiques, tutoriel
public visé : enseignant, élève
contexte d'usage : salle multimedia, travail autonome, laboratoire
référence aux programmes : L'homme et la nature (TPE)
