Deuxième activité pratique de formation proposée au lycée professionnel Renaudeau, pour la classe de 2nde baccalauréat professionnel électrotechnique énergie et équipements communicants.
Cahier des charges
Vous devez réaliser l'installation électrique partielle d'une maison. L'installation comprend : - l'éclairage du hall au rez-de-chaussée, - l'éclairage de l'atelier, - l'alimentation d'un ballon d'eau chaude commandé par une horloge, - le tableau modulaire.
Eclairage de l'atelier :
Ce local est éclairé par une douille plexo étanche repérée H2 posé en applique et commandée par un simple allumage S3. La distribution est apparente du type « métro » sous conduit IRL. La protection est assurée par le disjoncteur divisionnaire uni + neutre 10 A repéré Q20.
Eclairage du hall :
Le hall est éclairé par une douille DCL repérée H1 (en applique) grâce à un montage va et vient commandé depuis deux interrupteurs S1 et S2. La distribution est encastrée sous conduit ICTA. Le câblage du montage va et vient (interrupteurs et douille) se fera impérativement dans la boîte de dérivation encastrée BD. La protection est assurée par le disjoncteur divisionnaire uni + neutre 10 A repéré Q20.
Arrosage automatique :
Le potager doit être arrosé pendant 1h30 avec un goutte à goutte les lundi, mercredi et samedi. L'arrosage se fera automatiquement grâce à l'interrupteur horaire programmable P1. L'horloge pilotera une pompe de 750 W immergée dans un puits. La distribution de la prise PC2 est apparente du type « métro » sous conduit IRL. Le programmateur sera protégé par le disjoncteur Q30 de calibre 2A (partie commande). La prise d'alimentation sera protégée par le disjoncteur Q40 de calibre 16 A (partie puissance).
Tableau modulaire :
Le tableau modulaire, dispose de l'appareillage suivant : - Q10 : interrupteur différentiel 30 mA type AC en tête de l'installation, - Q20 : disjoncteur 10 A uni + neutre (circuit éclairage), - Q30 : disjoncteur 2 A uni + neutre (circuit commande horloge), - Q40 : disjoncteur 16 A uni + neutre (circuit puissance pompe), - P1 : interrupteur horaire programmable, - KM1 : contacteur heure pleine / heures creuse, - H3 : voyant 230 V indiquant la mise sous tension de l'installation (Q10 fermé)

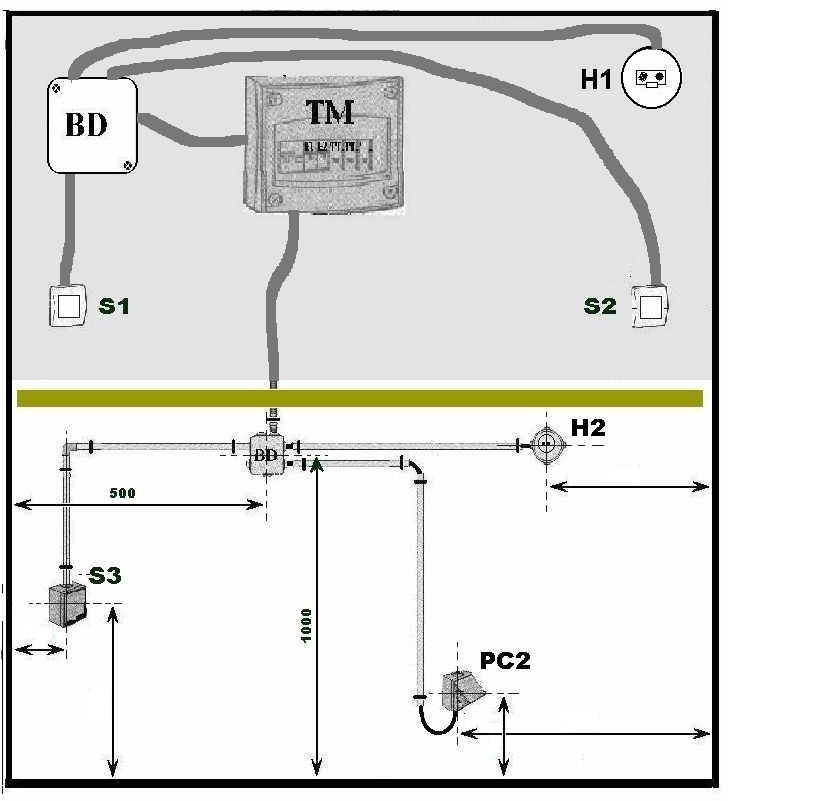

Implantation sur le poste de travail :

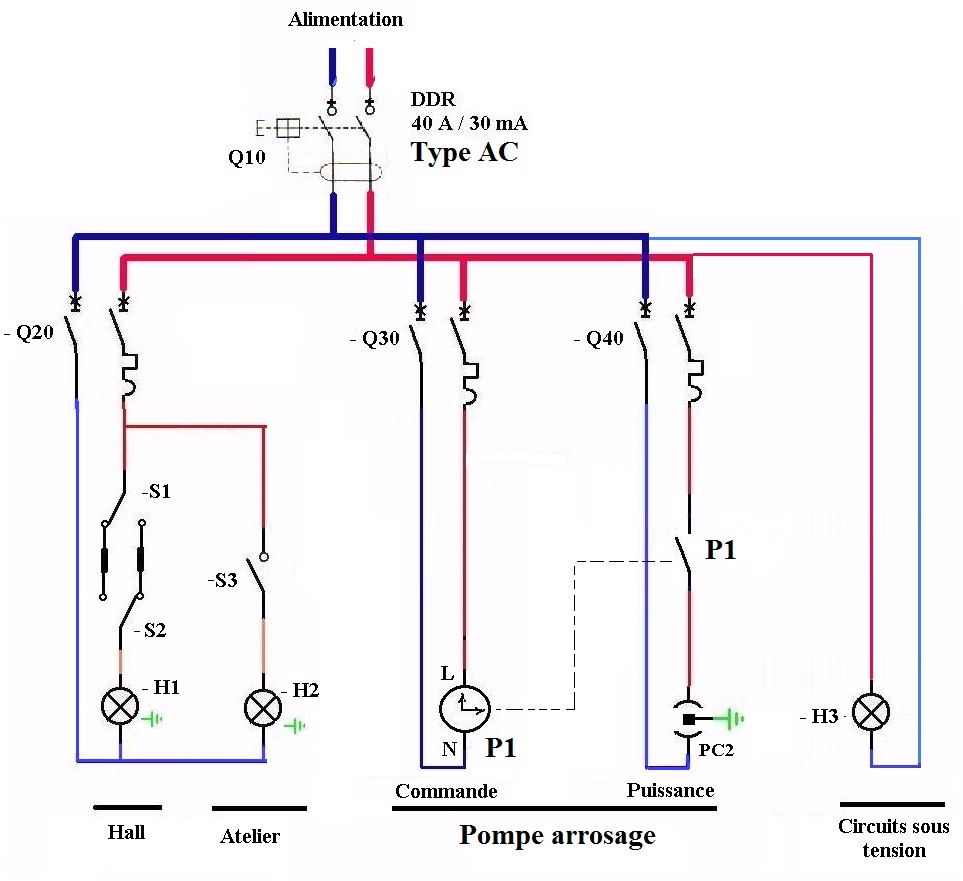

Schéma développé de la partie étudiée :

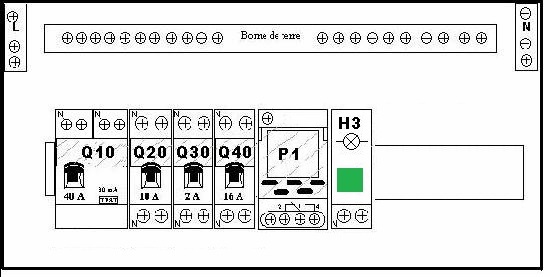

Implantation du tableau modulaire : .
Travail demandé
Préparation

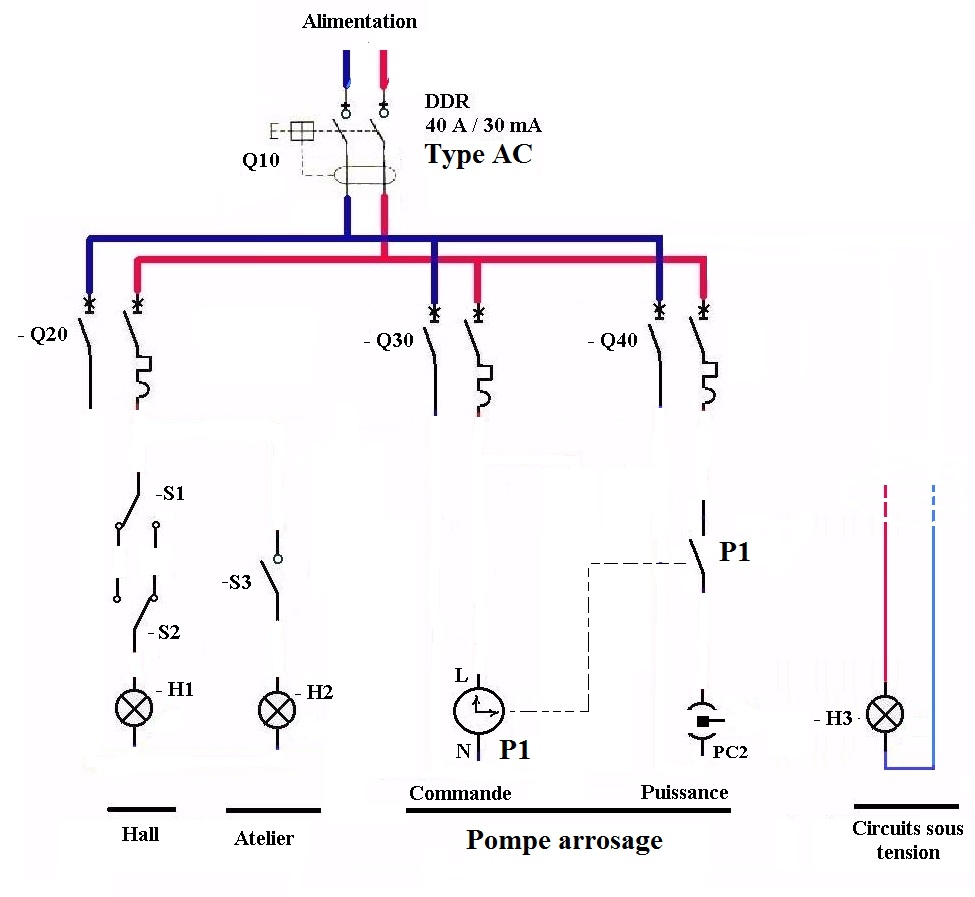

- A l'aide du cours de schéma et de la documentation technique, compléter (à la règle et en couleur) le schéma développé ci-dessous. Autocorrection.
Après la validation de votre schéma développé, réalisez le schéma unifilaire. Vous indiquerez le diamètre de chaque conduit, déterminé à l'aide du label Promotelec (p 43).
- A l'aide d'un catalogue LEGRAND, compléter le tableau ci-dessous.
désignation
caractéristiques
référence
page
quantité
repère
DDR bipolaire
40 A / 30 mA
Q10
Disjoncteur 2 A
DNX 4500 Uni + neutre
Q30
I.H.P. Lexic
Hebdomadaire / 1 sortie
P1
Voyant modulaire
250 V - vert
H3
Interrupteur Mosaïc
Mécanisme VV
S1 et S2
Interrupteur plexo 55
VV gris
S3
A partir de la documentation technique, répondre aux questions suivantes :

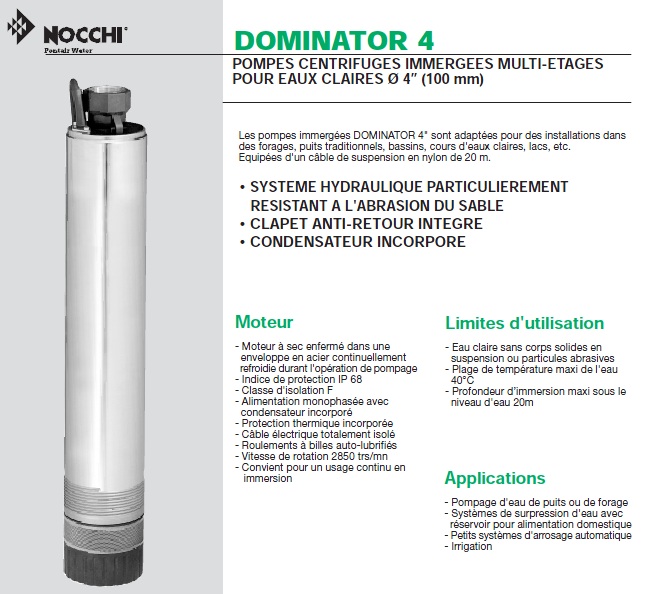

1- Quelle intensité peut supporter le contact de l'horloge ? 2- A partir de la documentation en annexe, indiquez quelle est l'intensité consommée par la pompe modèle DOMINATOR 4 - 75/56 M ? 3- Le contact de l'IHP peut-il supporter l'intensité de la pompe ? Justifiez votre réponse. 4- Pour notre application, faut-il un IHP journalier ou hebdomadaire ? Justifier votre réponse. 5- Réalisez sur le logiciel schémaplic le schéma développé de l'installation puis simulez.
A partir de la documentation technique, répondre aux questions suivantes :
1- Quelle intensité peut supporter le contact de l'horloge ? 2- A partir de la documentation en annexe, indiquez quelle est l'intensité consommée par la pompe modèle DOMINATOR 4 - 75/56 M ? 3- Le contact de l'IHP peut-il supporter l'intensité de la pompe ? Justifiez votre réponse. 4- Pour notre application, faut-il un IHP journalier ou hebdomadaire ? Justifier votre réponse. 5- Réalisez sur le logiciel schémaplic le schéma développé de l'installation puis simulez.
Réalisation.
- Remarque : pour la réalisation, l'ordre d'exécution n'est pas imposé.
- Montage simple allumage de l'atelier (durée conseillée : 0h45) Pose de l'interrupteur et raccordement de l'interrupteur. Raccordement de la douille plexo. Câblage de la boîte de dérivation plexo (BD). Raccordement de l'alimentation allant du tableau modulaire à la BD plexo.
- Façonnage d'une canalisation (durée conseillée : 0h45) Découpe et pose des conduits conformément au plan d'implantation. Passage des conducteurs ou câbles.
- Montage va et vient du hall (durée conseillée : 0h45) Passage des conducteurs sous conduits ICTA pour les interrupteurs S1 et S2. Raccordement des interrupteurs S1 et S2 (en passant par la Boîte de dérivation encastrée). Pose de l'applique DCL H1 et raccordement. Raccordement de l'alimentation allant du tableau modulaire à la BD encastrée.
- Prises de courant pour la pompe (durée conseillée : 1h00) Pose et raccordement de la prise PC2 (distribution de type métro), Câblage de la BD plexo et raccordement dans le tableau modulaire (IHP, protection),
- Tableau modulaire, (durée conseillée : 1h00) Pose et raccordement de la prise PC1 (prise modulaire), Raccorder les peignes d'alimentation et le câble d'alimentation. Raccorder les protections, Raccorder le voyant modulaire indiquant l'alimentation des circuits. Programmez l'Interrupteur Horaire Programmable conformément au cahier des charges.
- Ranger et nettoyer son poste de travail. (durée conseillée : 0h10)
Corrigé :
- A l'aide d'un catalogue LEGRAND, compléter le tableau ci-dessous.
désignation
caractéristiques
référence
page
quantité
repère
DDR bipolaire
40 A / 30 mA
08690 ou 08831 ou 8629 ou 8694
1
Q10
Disjoncteur 2 A
DNX 4500 Uni + neutre
06012 ou 0638
1
Q30
I.H.P. Lexic
Hebdomadaire / 1 sortie
04761
1
P1
Voyant modulaire
250 V - vert
04483
1
H3
Interrupteur Mosaïc
Mécanisme VV
73011 ou 74011
2
S1 et S2
Interrupteur plexo 55
VV gris
91605
1
S3
A partir de la documentation technique, répondre aux questions suivantes :
1- Quelle intensité peut supporter le contact de l'horloge ? 16 A. 2- A partir de la documentation en annexe, indiquez quelle est l'intensité consommée par la pompe modèle DOMINATOR 4 - 75/56 M ? 3.3 A 3- Le contact de l'IHP peut-il supporter l'intensité de la pompe ? OUI Justifiez votre réponse : car l'intensité consommée de 3.3 A est inférieure à l'intensité maximale supportée par le contact de 16 A. 4- Pour notre application, faut-il un IHP journalier ou hebdomadaire ? hebdomadaire Justifier votre réponse : car le cycle ne se fait pas tous les jours. 5- Réalisez sur le logiciel schémaplic le schéma développé de l'installation puis simulez.
C1-3 Décoder les documents relatifs à tout ou partie d'un ouvrage. C5-2 Établir la liste des: Matériels électriques constituant l'ouvrage, outillage spécifique et collectif, appareils de mesurage et/ou de contrôle, équipements de protection individuels et collectifs. C2-5 Poser les conduits, supports et conducteurs, les appareils en appliquant les procédures, textes et règlement en vigueur. C2-4 Implanter les constituants d'un ouvrage. C2-8 Contrôler l'adéquation entre la réalisation et : le cahier des charges, Les normes en vigueur. C2-7 Configurer les éléments de l'ouvrage. C2-9 Vérifier les grandeurs caractéristiques de l'ouvrage. C1-9 Interroger le client sur son degré de satisfaction C2-19 Présenter au client l'ouvrage et son fonctionnement.
