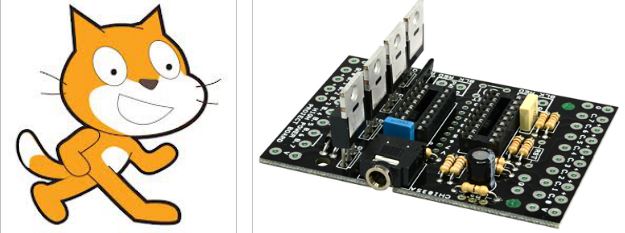

piloter Picaxe par Scratch2
ou comment interfacer simplement, pour tous les niveaux
Voici comment faire piloter les entrées/sorties de l'interface Picaxe par le logiciel Scratch. Il suffit de lancer en même temps un petit logiciel qui va vous permettre d'aborder la programmation avec tous les niveaux de public.
Le principe

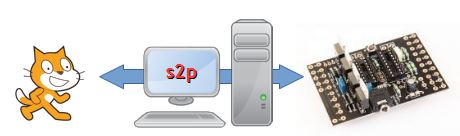

Le logiciel Scratch2 va activer des broches (ou PIN) des cartes Picaxe en entrée ou sortie pour vous permettre de contrôler vos montages. Mais pour que le programme communique avec la carte, il va falloir un petit logiciel qui va tourner en tâche de fond afin d'établir ce lien : s2p.
Le logiciel s2p

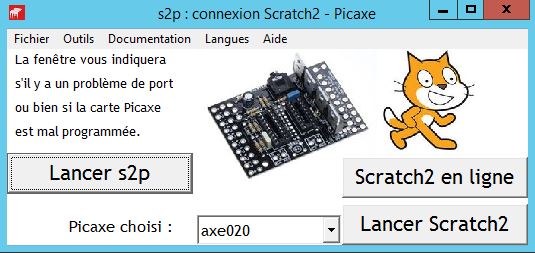

Une fois le dossier décompressé, vous exécutez le fichier s2p.exe pour qu'une interface vous aide à gérer la carte Picaxe et lancer Scratch2.

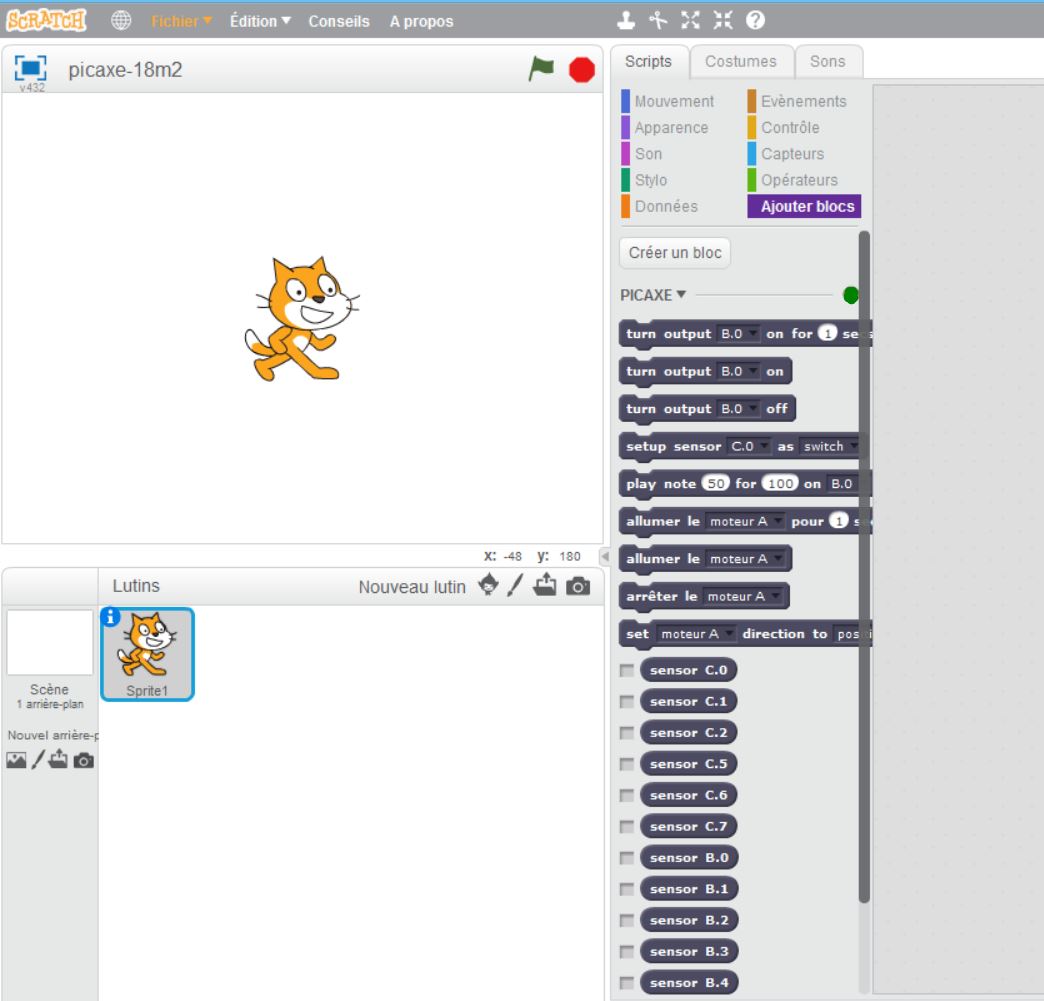

Scratch2 va pouvoir envoyer des commandes qui seront transférées par le biais de s2p (l'éxécutable d'origine), il ne reste donc plus qu'à lancer Scratch2 pour découvrir de nouvelles fonctionnalités. Le plus simple est d'ouvrir le fichier « fichier_depart_s2p.sb2 » pour découvrir ces nouveaux blocs :
Cela fonctionne aussi bien avec la version en ligne (http://scratch.mit.edu/) de Scratch2 qu'avec sa vers hors ligne (http://scratch.mit.edu/scratch2download/).
Pré-requis matériels
Il faut installer le driver de la carte Picaxe et le programmer un firmware : voir la video ci-dessous
Pré-requis logiciels
Il n'y en a pas vraiment car le logiciel complémentaire nécessaire (Python) est maintenant portabilisé dans le dossier du logiciel s2p.
Une fois que le dossier sera décompressé, vous y trouverez le logiciel à exécuter (s2p.exe) ainsi que la documentation.
Résumé vidéo de l'installation :
Exemple vidéo d'une première utilisation :
Les fichiers source de s2p sur GitHub
Les fichiers d'origine s2p
Installation en vidéo
Cliquer sur l'icone ci-dessous :

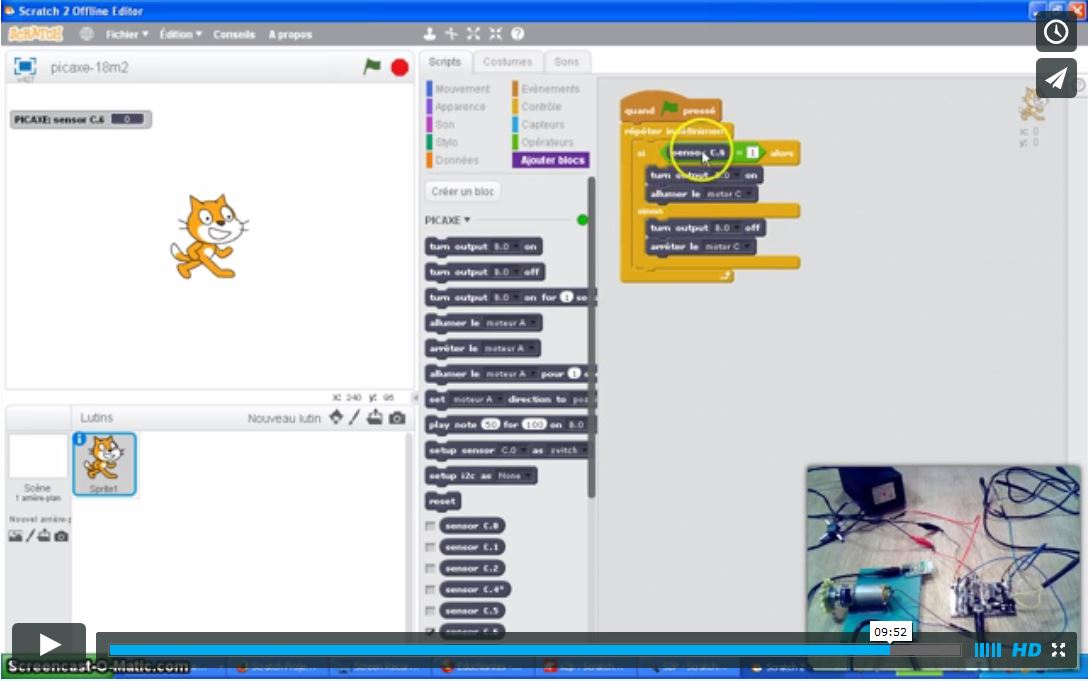

1er exemple en vidéo
Cliquer sur l'icone ci-dessous :
