Comment georéférencer un document ancien sur une carte actuelle : un exemple sur Dijon.
Le SIG édugéo intègre désormais une fonctionnalité de géocodage qui permet de caler un document ancien (plan, photographie) sur une carte géoréférencée.
carte topographique
Copyright : IGN

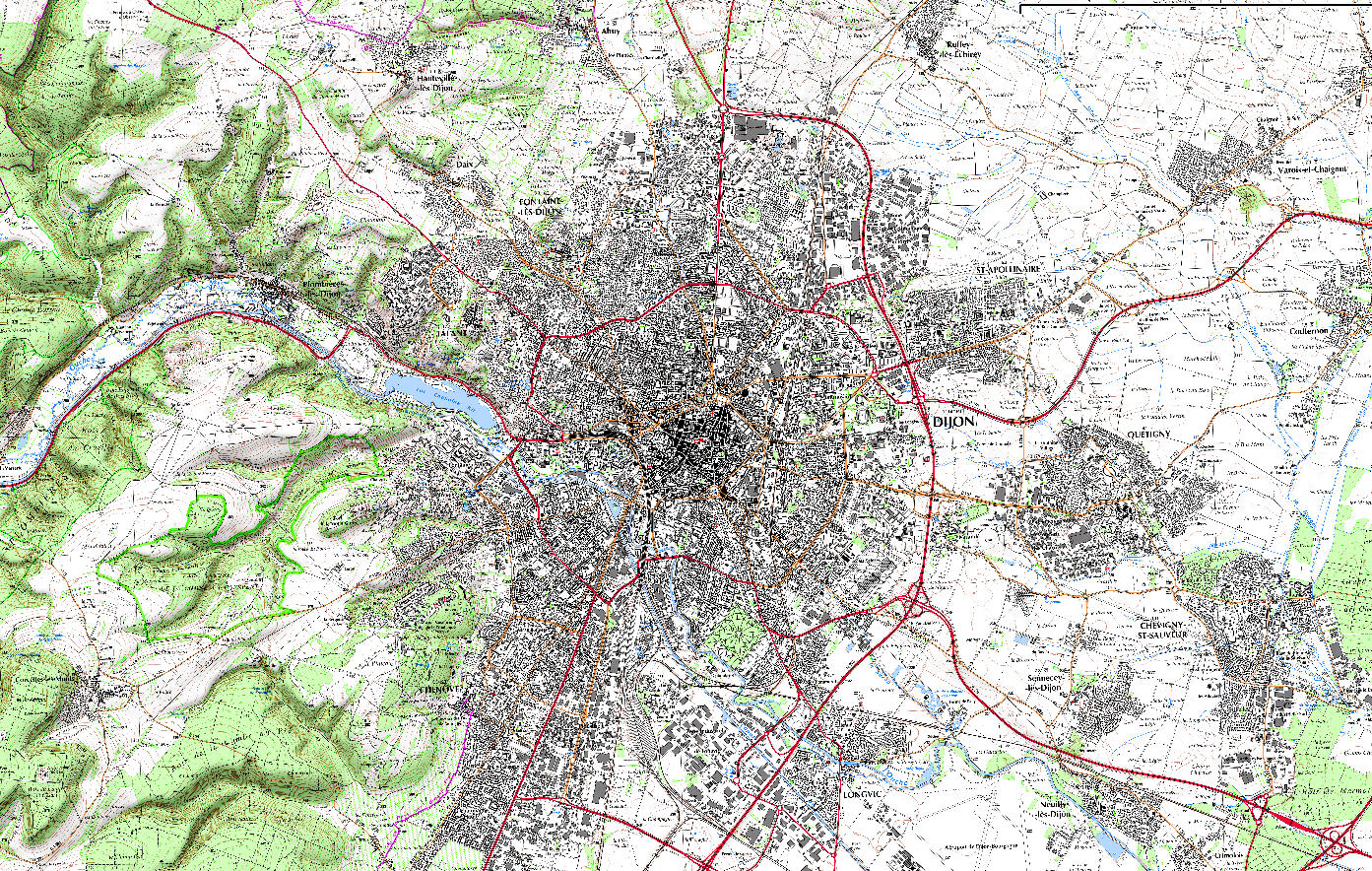

Affichage d'une carte au 1:25000e téléchargée sur le site de l'IGN dans le cadre de la licence enseignement-recherche dans le SIG Qgis-édugéo : ce sera notre document de référence.

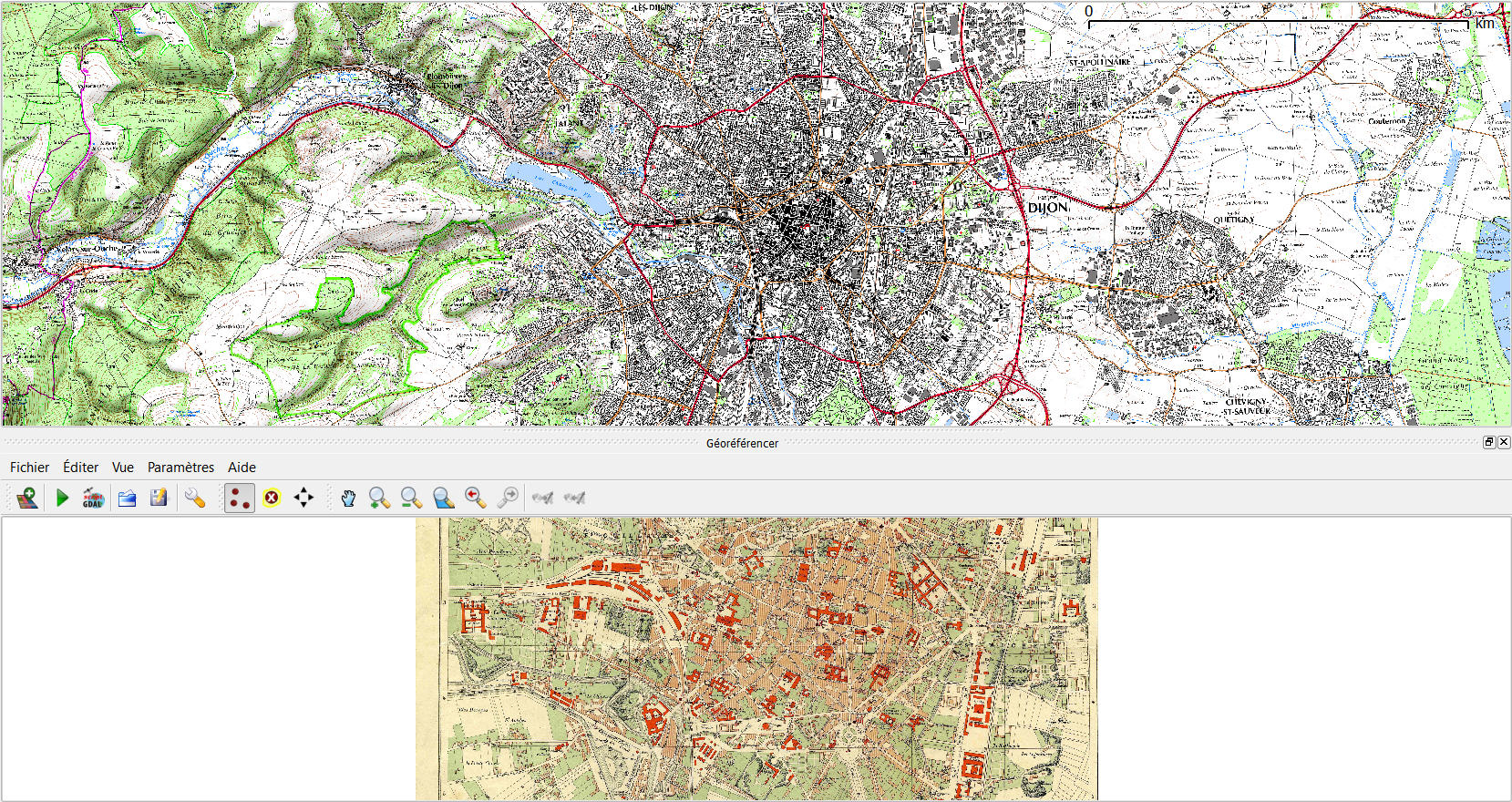

Dans Qgis, j'utilise l'outil Géoréférencer : il faut sélectionner le document source de référence puis ouvrir le document à géocoder.
Le géoréférencer permet de caler une image par ajout de points géolocalisés sur la carte
Je place un point sur l'image du bas et le repère sur la carte du haut : en mulitpliant le nombre de points, on arrive à un calage assez précis.
Pour maitriser Qgis,,consultez le didacticiel disponible dans la rubrique SVT.
Voici le résultat :

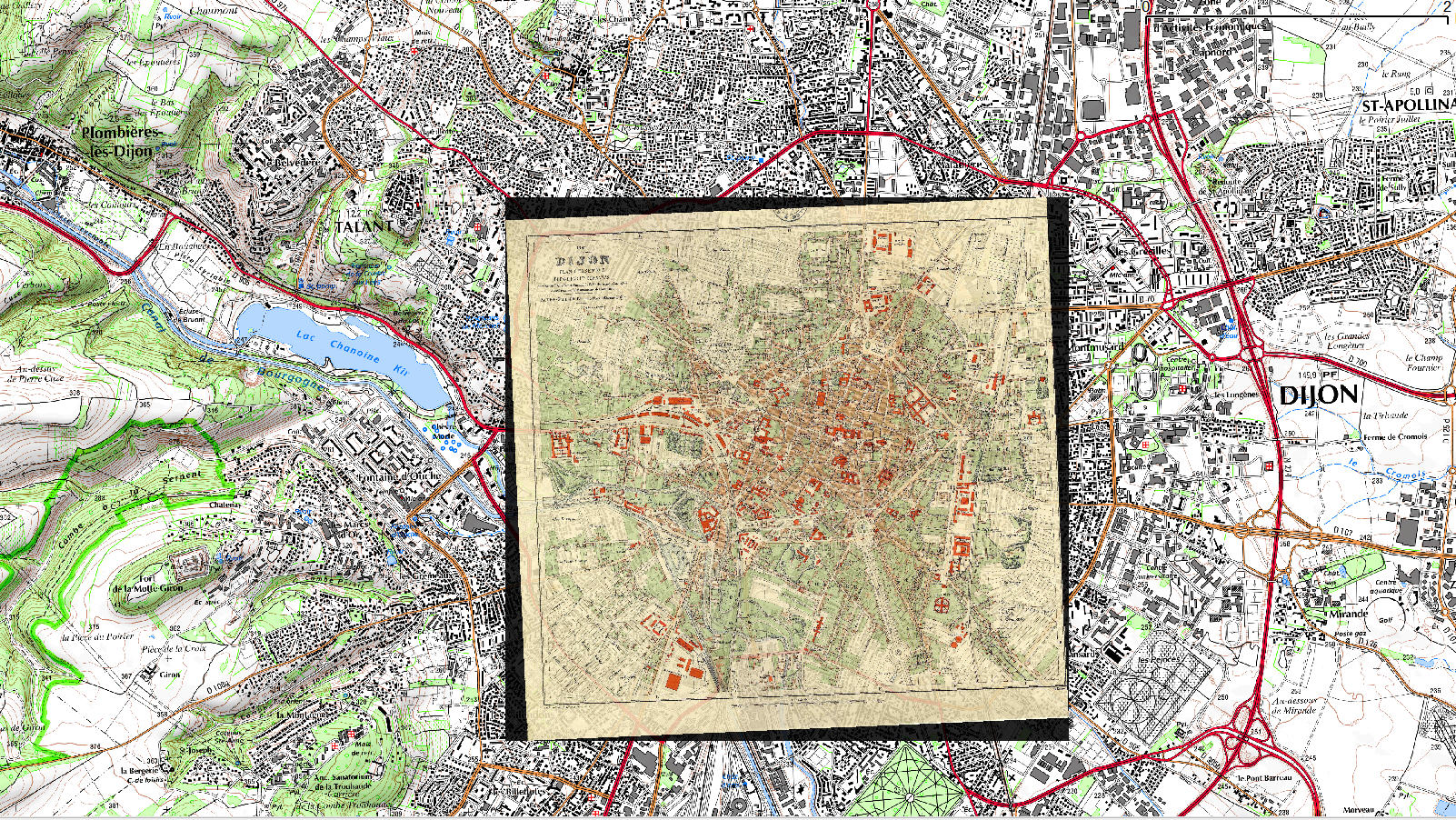

Superposition d'un document ancien, le plan Bonnamas de 1895, disponible sur le site internet des archives de Dijon, sur la carte topographique de l'IGN.

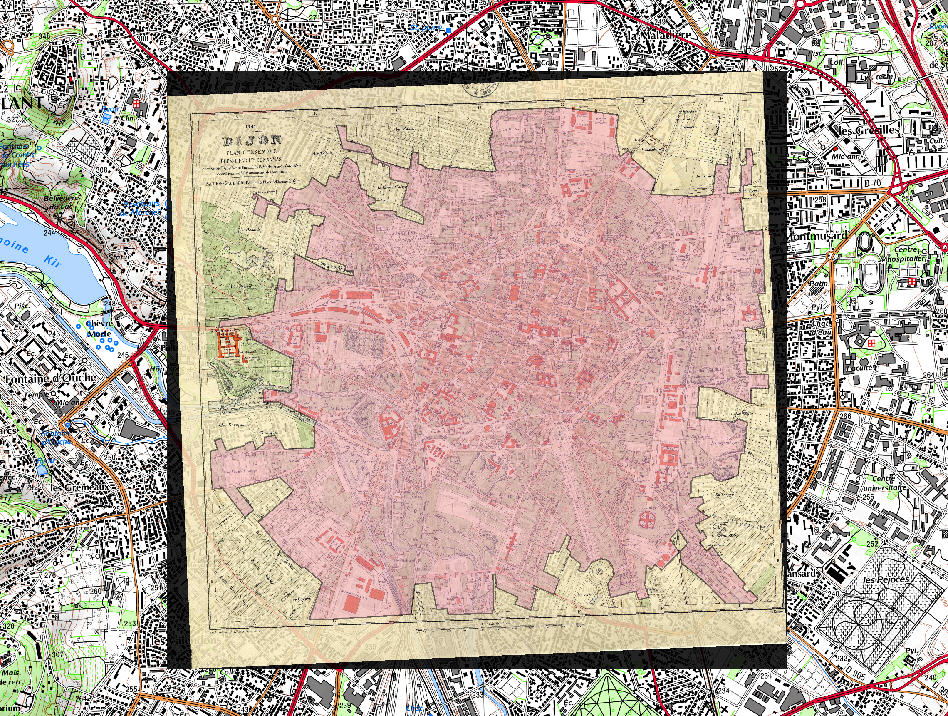

Il devient possible alors de mesurer l'étalement urbain de la ville entre 1895 et aujourd'hui. Pour cela je vais créer une nouvelle couche de type ,polygone et m'appliquer à délimiter l'espace urbanisé à partir du plan Bonnamas.

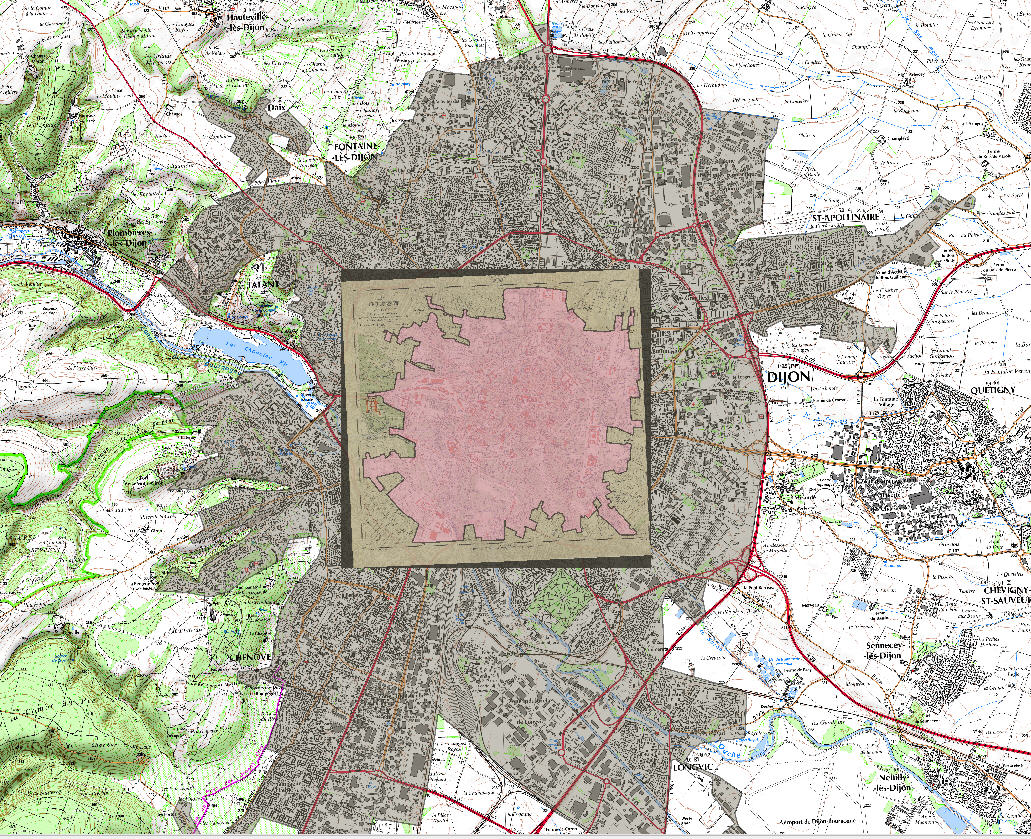

A partir de la carte IGN actuelle, je créé une autre couche pour délimiter l'aire urbanisée actuelle.

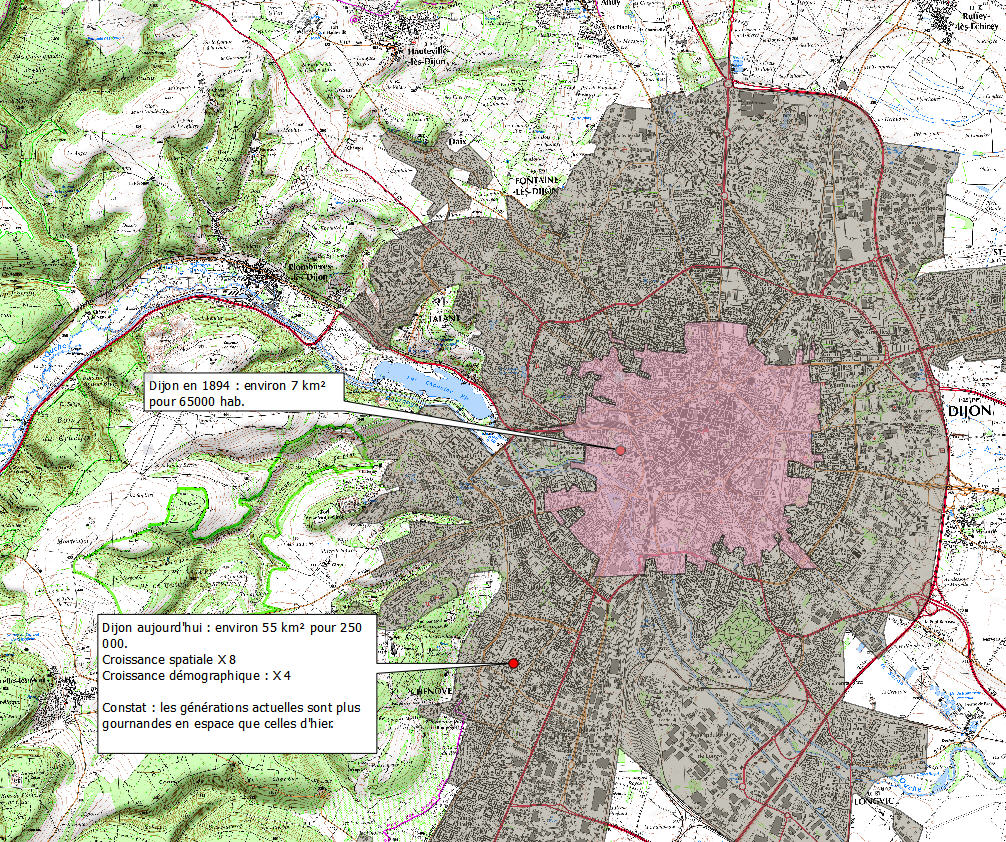

La comparaison entre les deux dates permet de prendre la mesure de l'étalement urbain.
