utiliser les photos aériennes anciennes de l'IGN pour suivre l'évolution de la forêt

Le géoportail (http://www.geoportail.gouv.fr/accueil) offre en téléchargement gratuit des photographies aériennes anciennes numérisées.

Le premier travail consiste à localiser la zone d'intérêt sur le géoportail.

Ce bouton en haut à droite permet d'ouvrir une boîte de choix. Pour le cas présent les photos aériennes sont choisies.

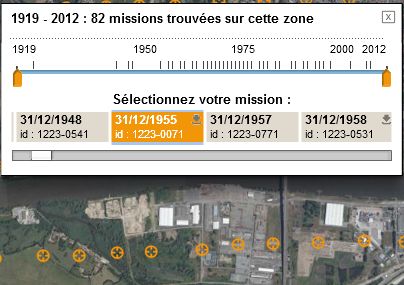

Une frise chronologique permet de choisir la date du cliché. Seuls les clichés qui sont accompagnés de ce symbole

sont téléchargeables. Un clic sur la mission fait apparaître les croix de centre des clichés.

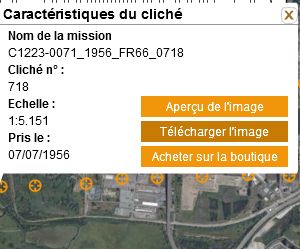

Un survol de la croix définit l'emprise par un polygone jaune. Si cela convient, le fait de cliquer sur la croix provoque l'affichage d'une nouveau panneau qui résume les caractéristiques du cliché.

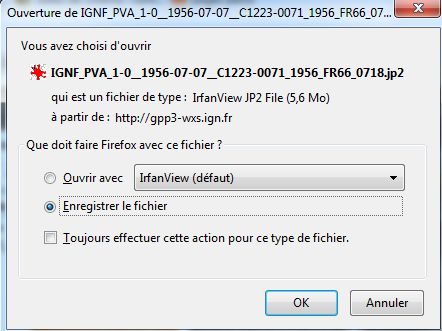

Il faut alors cliquer sur télécharger pour obtenir le cliché au format JPEG2000 (jp2).

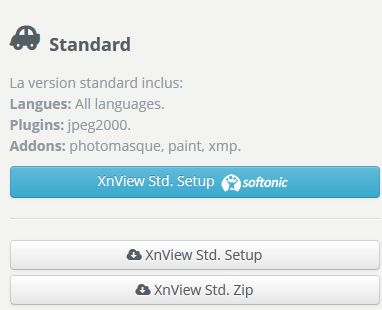

Le fichier téléchargé est au format jp2 (JPEG 2000) qui n'est pas ouvert par tous les logiciels de traitement d'image. Une bonne solution consiste à installer une version récente de XnView qui est un logiciel gratuit pour l'enseignement : c'est la version standard de ce logiciel, disponible à l'adresse http://www.xnview.com/fr/xnview/ qui doit êrte choisie.

Le fichier d'installation une fois téléchargé, il faut réaliser l'installation.

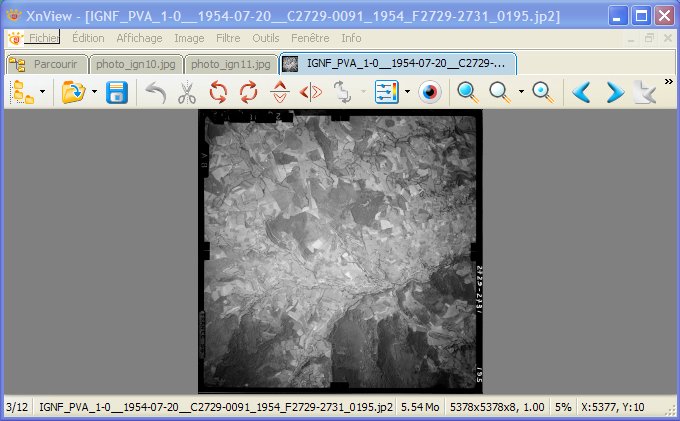

XnView est alors capable de lire et d'écrire le format jp2 mais il est préférable de réenregistrer les fichiers d'image sous un format plus pratique tels que jpg.

Les clichés offerts en téléchargement par l'IGN ne sont pas toujours orientés avec le nord en haut du cliché. Les outils de XnView permettent les rotations.

Le cliché est maintenant utilisable de plusieurs façons. La plus simple consiste à l'afficher sur écran avec un éditeur d'images tel que Mesurim. On pourra alors réaliser des tracés et des légendes.

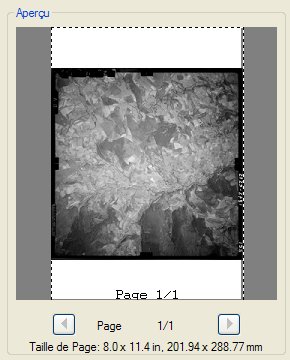

On peut aussi l'imprimer sur papier.

Il est aussi possible de l'utiliser dans un SIG comme expliqué dans les sections suivantes.

L'utilisation des photographies aériennes dans un SIG nécessite de les orthorectifier et de les géoréférencer. Ces opérations sont nécessaires pour remédier aux déformations dues aux défauts des optiques anciennes. Elles visent à rendre la photo superposable aux cartes numériques. Le module de géoréférencement du logiciel gratuit QGIS 1.8 est utilisable pour ce travail.

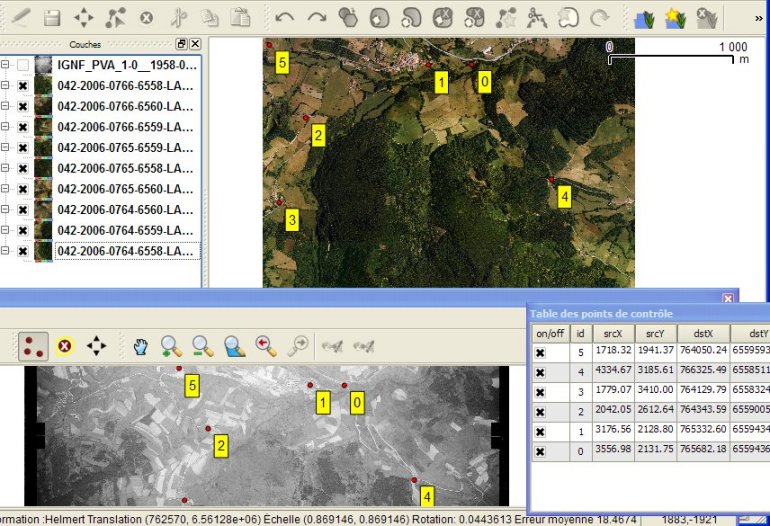

L'opération consiste à repérer des points équivalents appelés "points de contrôle" sur deux documents dont l'un est déjà géoréférencé. La photo aérienne est ici "calée" avec la BDOrtho de l'IGN qui est maintenant disponible gratuitement pour les établissements d'enseignement. Voir pour cela la ressource Télécharger et utiliser les données géographiques de l'IGN en accès gratuit.

L'opération est évidemment effectuée par le professeur au cours du travail préparatoire. Au terme des manipulations un fichier TIF est produit qui est au format géotif donc géoréférencé.

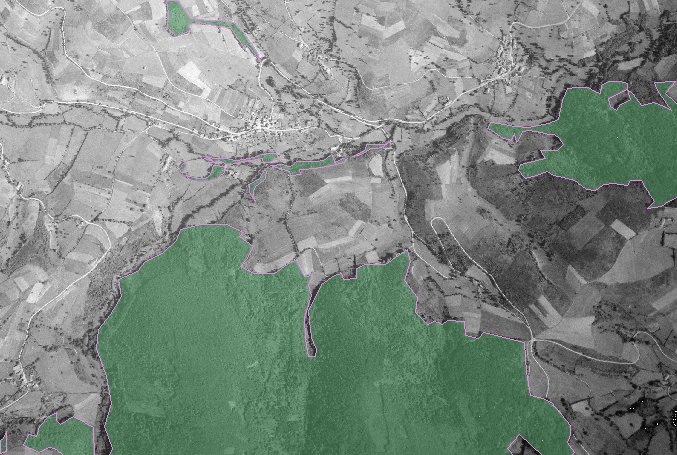

Sur la photo aérienne de 1954 de Saint Bonnet des Quarts dans la Loire les espaces forestiers ont été colorés en vert avec mapwindow (voir le tutoriel dans cette rubrique). Il s'agit essentiellement de terres d'altitudes élevées et de versants orientés au nord (ubac).

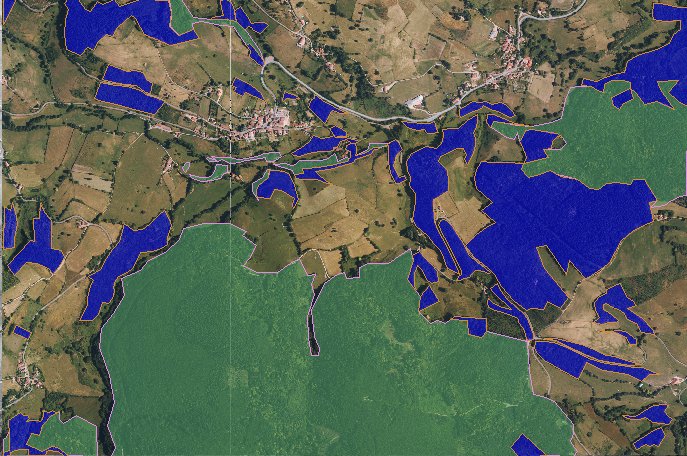

La coloration bleue a été affectée aux espaces gagnés par la forêt entre 1954 et 2006, c'est la BDOrtho qui est ici exploitée. Une analyse détaillée permet de s'apercevoir que ce sont les parcelles de landes et celles qui présentent des fortes pentes qui ont été la cible privilégiée de ces reboisements. Les observations sur le terrain permettent de constater que ces nouveaux peuplements forestiers sont pour une bonne partie le résultat d'une évolution naturelle vers le climax (chêne, frêne, noisetier, hêtre, merisier). Le reste est constitué de plantations de résineux à croissance rapide comme le sapin de Douglas ou l'épicéa.
