télécharger et utiliser les données géographiques de l'IGN en accès gratuit
Demander l'accès gratuit
Choisir et télécharger les données
Constituer des jeux de données pour des projets
Quelques exemples d'utilisation
Demander l'accès gratuit

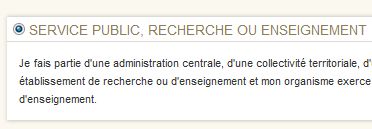

Cette démarche doit être le fait du chef d'établissement et se déroule en trois étapes.
http://professionnels.ign.fr/tuto-inscription
Le téléchargement ne pourra se faire qu'une fois les deux étapes précédentes validées par l'IGN. Un courriel de confirmation est envoyé par l'IGN au chef d'établissement.
Choisir et télécharger les données
http://professionnels.ign.fr/

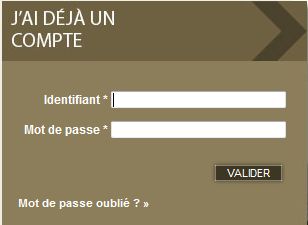

Il faut cliquer sur "MON ESPACE" pour saisir le login et le mot de passe.
Pour le cas présent, la BDOrtho a été choisie.

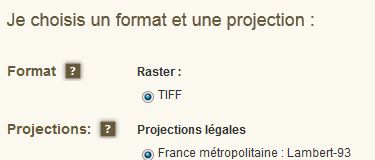

Il faut ensuite choisir le type de produit recherché. Attention tous les types présentés sur la page de catalogue ne bénéficient pas de la gratuité "Recherche/Enseignement".

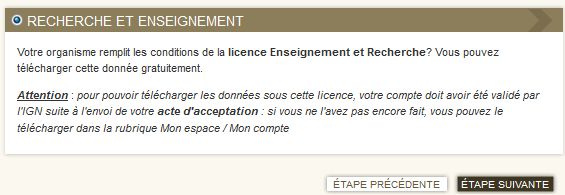

Il faut ensuite choisir le type de licence utilisée et passer à l'étape suivante.

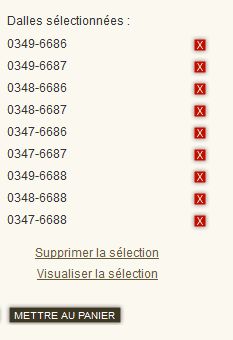

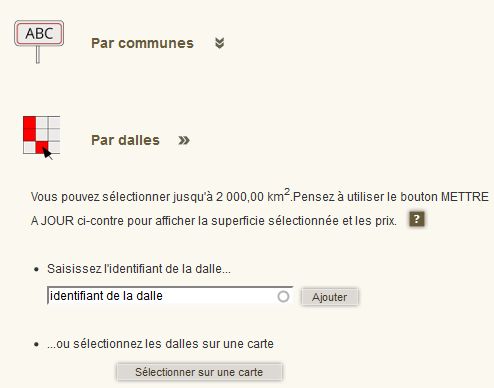

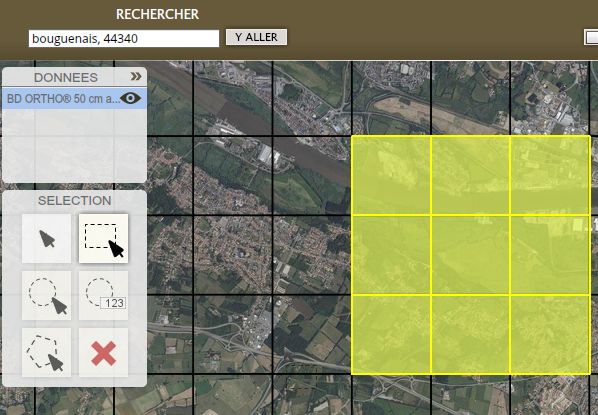

Les outils de sélection permettent de mettre en surbrillance les dalles à commander.

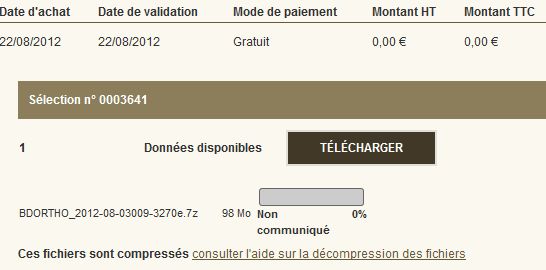

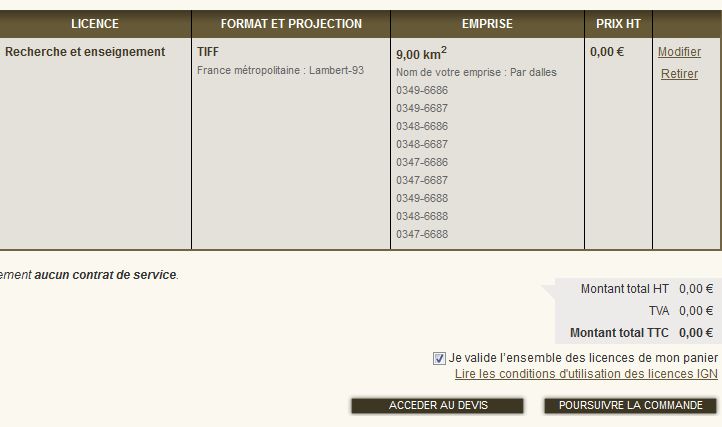

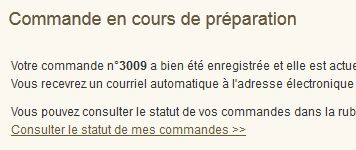

Un nouveau récapitulatif apparaît et il faut valider l'ensemble des licences de la commande avant de poursuivre la commande.

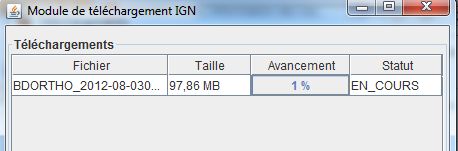

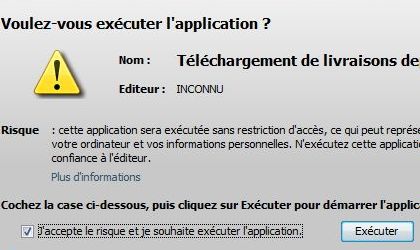

Attention ! il est impératif d'avoir installé Java au préalable sur la machine.

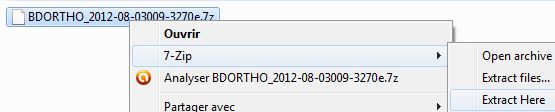

Une fois le téléchargement fini, il faut repérer le fichier téléchargé et utiliser le menu contextuel pour faire l'extraction avec 7-Zip.

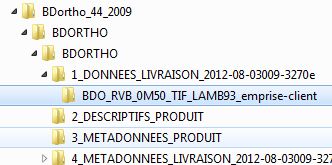

Les métadonnées (utiles pour connaître la date de prise de vue) sont dans 4_METADONNEES_LIVRAISON...

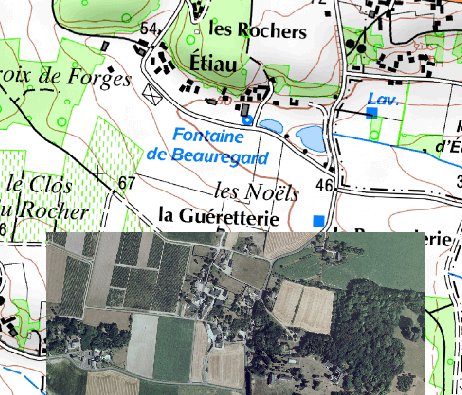

L'affichage et maintenant possible dans un SIG. Ici la BDOrtho 2002 au dessus du scan 25 permet de travailler au laboratoire pour exploiter une excursion de géologie.
Constituer des jeux de données pour des projets
La constitution d'un jeu de données nécessite souvent de télécharger plusieurs produits complémentaires. Il faut veiller à toujours choisir le même système de coordonnées lors de la commande. Par défaut le système offre le système Lambert 93 qui a remplacé tous les autres systèmes de coordonnées en tant que système légal pour la métropole depuis le printemps 2009. Certaines données en Lambert 2 sont toujours disponibles mais ne rentrent pas dans le cadre de la convention de mise à disposition gratuite.
Si l'on utilise des données configurées dans les anciens systèmes de coordonnées tels que le Lambert 2 étendu, le logiciel gratuit IGNMap permet de faire les conversions nécessaires dans les deux sens. Un tutoriel est disponible dans cette rubrique.
Il sera aussi possible de convertir les données issues de récepteurs GPS en utilisant GPSUtility (un tutoriel est disponible dans cette rubrique) mais celui-ci ne prend pas en compte le système Lambert 93. Il faudra donc faire appel successivement à GPSU puis à IGNMap pour passer en Lambert 93.
Utilisant des récepteurs GPS anciens et de très nombreux documents déjà géoréférencés en Lambert 2 étendu, nous avons choisi, pour notre part, de continuer à travailler pour le moment dans ce système pour éviter les manipulations fastidieuses. Les données récentes en Lambert 93 et les données issues des GPS sont donc converties en Lambert 2.
Une ressource séparée explique comment organiser les données sur le réseau ou les postes pour mener à bien des travaux avec les SIG en classe.
Quelques exemples d'utilisation
BDORTHO (photos aériennes orthorectifiées en format raster)
BD PARCELLAIRE (cadastre sans les données attributaires relatives aux propriétaires en cours de numérisation pour une vectorisation complète)
BD TOPO (données vectorielles correspondant au cartes 1/25 000 mais sans les courbes de niveaux)
GEOFLA (limites administratives en mode vectoriel)
Mnt BD ALTI (modèle numérique de terrain, ne s'affiche qu'avec certains SIG)
Routes (réseau routier en mode vectoriel)
Toutes les données SCAN correspondent à des images raster équivalentes aux cartes sur papier commercialisées par l'IGN.
Sans être exhaustifs, voilà quelques utilisations réalisées ou en projet de ces produits :

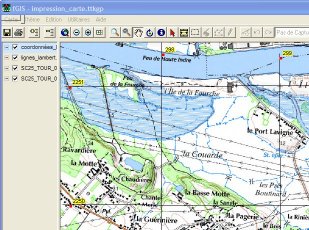

Le scan25 sert de base. Il est complété par un carroyage qui permet d'utiliser les coordonnées données par les récepteurs GPS.
Les élèves utilisent l'impression sur papier pour cartographier les éléments étudiés.
Sur un fond constitué du scan 25, les points GPS et le trajet sont reportés automatiquement avec les fonctions de conversion de GPSUtility.
Les contours géologiques sont tracés par les élèves en utilisant les altitudes constatées sur le terrain et les courbes de niveau.
La BDORTHO est utilisée pour affiner la cartographie de la biodiversité actuelle réalisée sur le terrain.
Le fichier GEOFLA donne accès aux limites des communes.
Il est utilisé pour montrer les implantations des éoliennes et de la centrale à flamme de Cordemais.

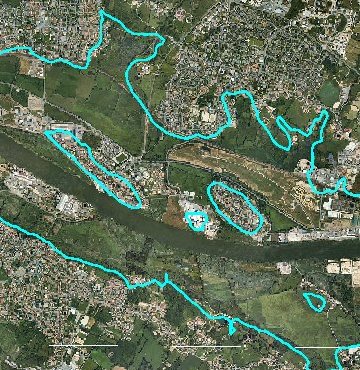

Dans ce travail, des élèves de MPS utilisent les courbes de niveau du scan 25 et la carte des inondations de 1853 géoréférencée pour montrer l'évolution du risque d'inondation à l'aval de Nantes.
Information(s) pédagogique(s)
Education pour un développement durable
Caractéristiques de l'environnement proche et répartition des êtres vivants
Géologie externe : évolution des paysages
L'activité interne du globe
Responsabilité humaine en matière de santé et d'environnement
La biodiversité, résultat et étape de l'évolution
Science et prévention des risques d'origine humaine
Science et vision du monde
Le défi énergétique
Une ressource naturelle : le bois
Une ressource indispensable : l'eau
La classe sur le terrain, une démarche scientifique
Tectonique des plaques et géologie appliquée
