utilisation du scanner à plat en classe ou au laboratoire

Mis à jour le 12 octobre 2009

Utilisations possibles

Au lycée, il peut être utilisé pour scanner des populations de drosophiles, des colonies de levures, des échantillons de roches dont une face a été polie, des lames de roches et bien sûr des chromatographies, des électrophorèses...

Les logiciels pour piloter le scanner

Plusieurs modes d'utilisation sont souvent proposés. Le plus simple, c'est le logiciel qui gère tout, qui reconnait donc le type d'objet et qui optimise automatiquement la réalisation de l'image. Le problème est que parfois le résultat n'est pas adapté à l'utilisation souhaitée.

Pour ce logiciel le deuxième mode ("mode loisir") semble plus indiqué, il  permet de faire un aperçu, et donc de délimiter la zone de l'objet qui doit être scannée et de choisir la résolution optique.

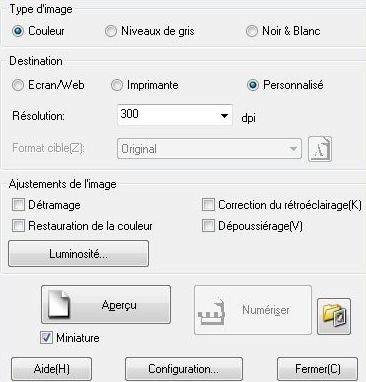

Un tableau de paramétrage est alors présenté

Remarque : le lancement du logiciel de pilotage peut se faire directement à partir de MESURIM

Pour choisir la source, sélectionner le scanner que vous utilisez.

Pour lancer l'acquisition faire Fichier/Acquérir. L'interface de paramétrage et de pilotage du scanner apparaît sur l'écran.

Le choix de la résolution optique à utiliser

C'est l'étape la plus délicate qui devra éventuellement faire l'objet de plusieurs essais. La résolution est exprimée en dpi (ou ppp) et elle relie le nombre de pixels de l'image à sa taille réelle. Elle donne le nombre de Pixels qui seront présents sur l'image Par Pouce. 1 pouce = 2,54cm Plus le nombre de Pixels Par Pouce sera grand plus la résolution sera grande. Une conséquence évidente pour l'utilisation du scanner : plus l'objet a scanner sera petit plus il faudra utiliser une résolution optique importante.
">	100 dpi
300 dpi	1200 dpi

Quelques utilisations possibles

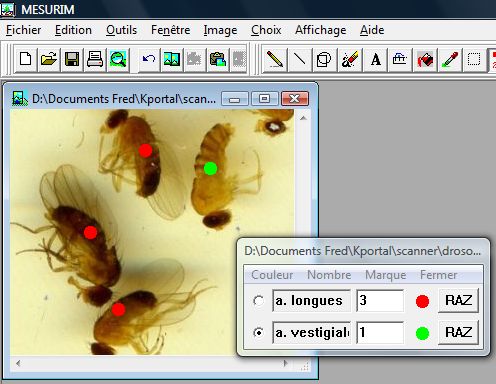

Dans cet exemple pour un objet qui fait un ou 2 mm, il faut une résolution optique de l'ordre de 1000 dpi (voire plus) si l'on veut pouvoir utiliser cette image par exemple pour faire un comptage des différents phénotypes avec Mesurim.

Le choix de la résolution définit l'échelle de l'image. Ici, il y aura donc 1200 Pixels Par Pouce c'est à dire sur une longueur de 2,54 cm.
Mesurim peut intégrer ces données et permet, en indiquant la résolution choisie de faire très rapidement des mesures sur l'image.
