Pour identifier la nature des secousses sismiques, l'utilisation d'un modèle permet de constater que les vibrations sont le résultat d'ondes qui se propagent.
En classe de 4ème, dans la partie "l'activité interne du globe", un des objectifs est de montrer que les secousses sismiques sont des ondes :
- qui partent du même endroit (le foyer) et qui se propagent dans toutes les directions de l'espace;
- qui s'amortissent lors de leur propagation.
Cette manipulation est peu couteuse en matériel et donc réalisable par tous les élèves.
Matériel
Des nouilles
Elles sont trempées une minute dans du colorant alimentaire (dilué) puis séchées sur du papier journal.
Colorant alimentaire : environ 1,60€
Elles constituent de bons repères colorés pour le modèle et cela à petit prix. La grande quantité de nouilles colorées produites va aussi permettre à chaque élève de pouvoir tester le modèle.
Une feuille

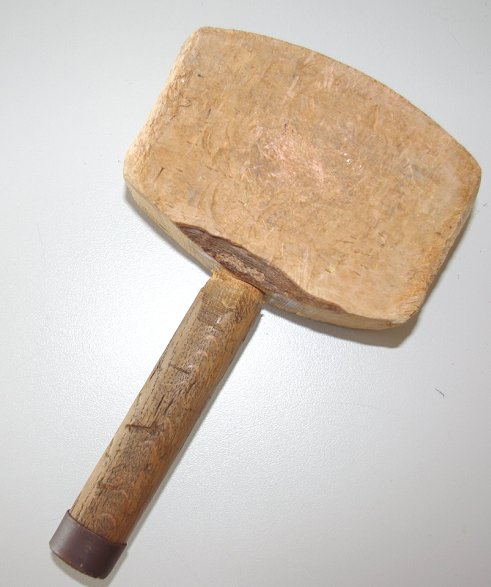

Un maillet

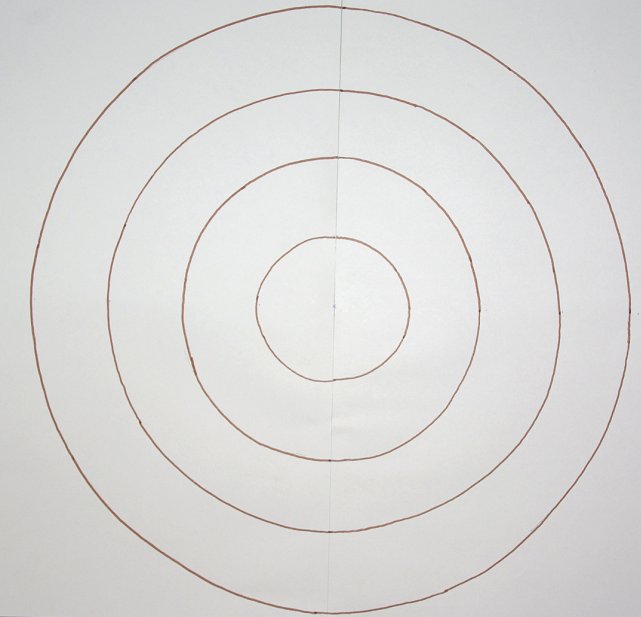

Une feuille A3 ou deux feuilles A4 scotchées entre elles sur lesquelles sont représentés des cercles concentriques.
....ou tout autre objet contondant.
Manipulation
1 - Les repères colorés sont disposés sur les cercles concentriques (une couleur par cercle)
2 - Un coup sec est donné sous la table à l'aide du maillet, à la verticale du point central.
Résultat / Interprétation
1 - Les repères colorés se sont déplacés suite aux vibrations engendrées par le coup sous la table. Leur déplacement s'est effectué dans toutes les directions de l'espace : dans le plan de la feuille mais aussi verticalement.
2 - Le point d'impact représente le foyer du séisme en profondeur.
3 - Plus on s'éloigne du point d'impact, moins les repères colorés ont été déplacés.
vidéo montrant le déplacement vertical des repères colorés
