utiliser la BDCarto® de l'IGN avec le SIG fGIS

Présentation de la BDCarto®
Acquisition et installation du logiciel fGIS
Transfert des fichiers de la BDCarto®
Paramétrer l'affichage d'objet
Utiliser les données attributaires

Présentation et distribution de la BDCarto®

Le produit BDCarto® de l'IGN est constitué de fichiers issus de la banque de données cartographiques de l'IGN. Il s'agit donc de fichiers vectoriels. Ils sont strictement superposables aux autres produits de l'IGN utilisant le même système de géoréférencement. Des notices détaillées sont fournies avec les données dans le dossier "D:BD_CartoDOCUMENTATION" (Il s'agit ici du lecteur D et de la BDCarto du département de Loire-Atlantique).

Dans le cadre d'une convention entre l'IGN, le Conseil Général de Loire-Atlantique et la Préfecture de Région, les droits d'utilisation de la BDCarto® ont été acquis par le Conseil Général et la Préfecture de Région pour un usage par tous les services de l'Etat dans les départements et la Région des Pays de la Loire. L'objectif est de conduire les administrations à utiliser le même géoréférencement pour tous les documents qu'elles produisent. De ce fait, la superposition des documents issus de différentes sources ne posera plus de problème. Cette convention inclut les établissements scolaires de toute la région Pays de la Loire. Elle doit être signée par le chef d'établissement et retournée aux services distributeurs. Pour les collèges, il s'agit du Conseil Général du département, pour les lycées du Secrétariat Général aux Affaires Régionales (SGAR) de la Préfecture de Région. Pour le moment, seule la BDCarto de Loire-Atlantique est disponible. La publication des BDCarto pour les quatre autres départements de la région est prévue dans un avenir proche.

L'ensemble des données est gravé sur un CD. La licence d'utilisation couvre l'utilisation dans l'établissement et inclut l'impression de documents "papier" jusqu'au format A3 et la publication à des fins pédagogiques sur des sites Web d'images issues de ces données. La publication à titre commercial est prohibée. Toutes les illustrations de cette page relèvent de cette licence.

Acquisition et installation du logiciel fGIS
Les données distribuées sur le CD sont à différents formats utilisables sur des systèmes d'information géographique (SIG). Il faut donc utiliser un de ces logiciels pour afficher les fichiers. Avec l'accord de ses auteurs, le système d'information géographique fGIS, conçu par l'Université du Wisconsin, est mis à disposition gratuitement dans la rubrique SVT de l'espace pédagogique de l'Académie de Nantes. On trouvera tous les fichiers en  téléchargement à cette adresse et les indications d'installation dans cette ressource.

Le format .shp utilisé par Arcview peut aussi être utilisé par d'autres SIG gratuits comme Mapwindow ou QGIS. On notera cependant que si ces informations vectorielles doivent être superposées à des fichiers raster de format .ecw, ces deux logiciels sont défectueux dans l'état actuel de leur développement.

Transfert des fichiers de la BDCarto®

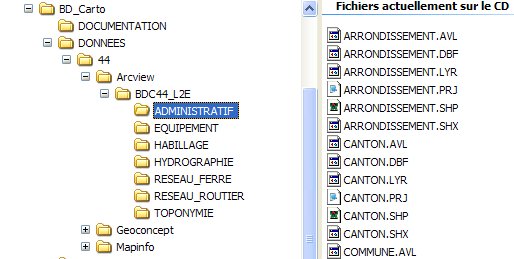

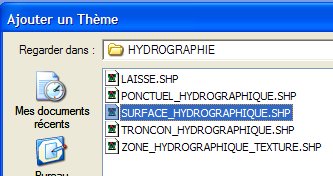

L'accès au CD étant assez long, il est utile de recopier les données sur le disque dur de chaque ordinateur ou si l'on dispose d'un serveur de données en réseau, sur le serveur. Il est important de respecter l'architecture des dossiers. Il est possible cependant de supprimer les données Géoconcept et mapinfo si on ne les utilise pas. Chaque fichier au format .shp doit être accompagné dans le même dossier de fichiers au format .avl, .dbf, .lyr, .prj et .shx. On voit ici le cas pour le fichier ARRONDISSEMENT qui se trouve dans le dossier ADMINISTRATIF. Chaque fichier couvre la surface entière du département mais le format vectoriel est très peu gourmand en espace disque et il est donc inutile de chercher à réduire cette taille.	La liste des données disponibles ci-dessous permet de se faire une idée des utilisations
administratif	arrondissement canton commune département limites_administratives
équipement	aérodrome cimetière construction_élevée digue enceinte_militaire ligne_électrique piste_aérodrome
habillage	zone_occupation_sol
hydrographie	laisse ponctuel_hydrographique surface_hydrographique tronçon_hydrographique zone_hydrographique
réseau_ferré	noeud_ferré tronçon_ferré
réseau_routier	accès_équipement communication_restreinte début_section équipement_routier franchissement itinéraire liaison_maritime noeud_routier tronçon_route
toponymie	établissement massifs_boisés points_remarquables zone_activité zone_habitat zone_réglementée_touristique

retour

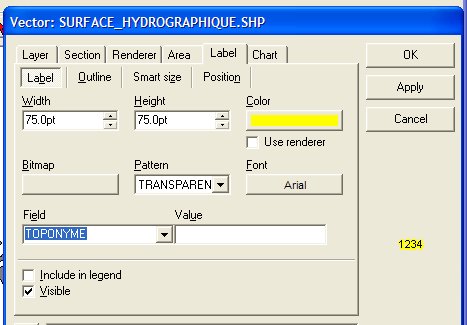

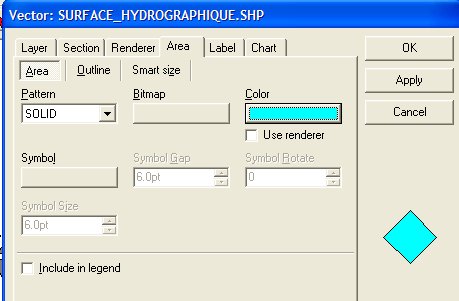

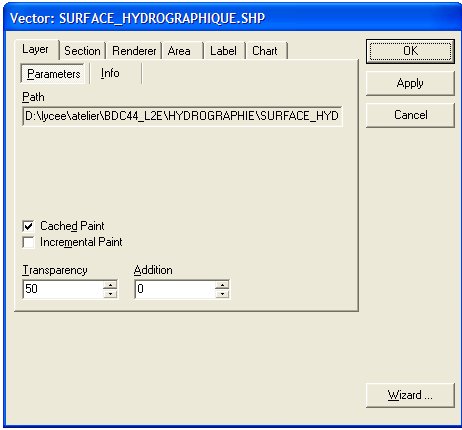

Paramétrer l'affichage d'objets

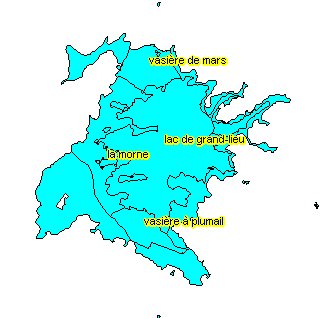

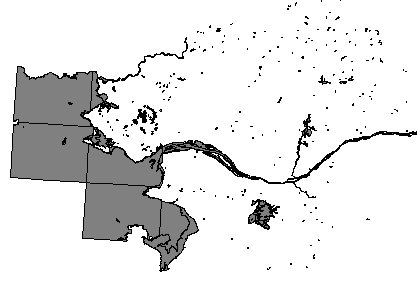

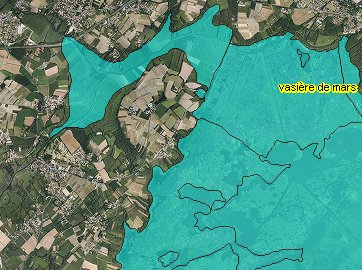

Les divers boutons de zoom et de manipulation peuvent être utilisés pour visualiser la carte. document IGN www.ign.fr

Tutoriel pour Mapwindow

Pour toutes les informations concernant les autres fonctions d'affichage de fGIS et de Mapwindow, vous pouvez consulter la rubrique géomatique dans l'espace pédagogique et plus précisément les tutoriels de ces deux logiciels

Utiliser les données attributaires

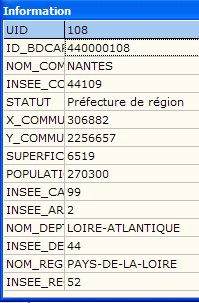

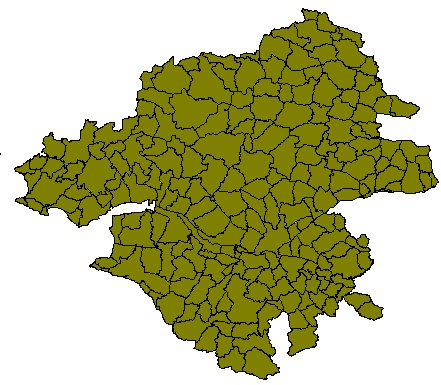

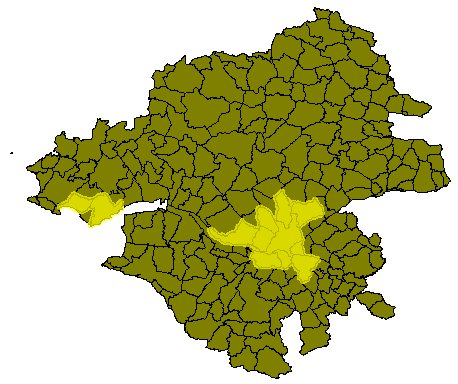

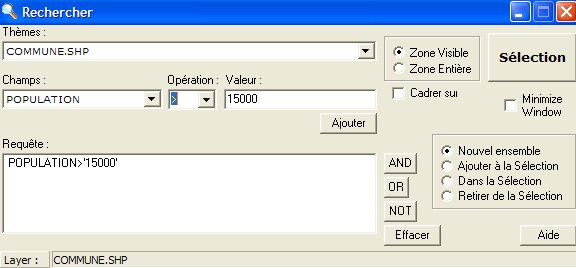

Les données cartographiques de la BDCarto® sont accompagnées de données numériques ou alphanumériques appelées "données attributaires". Ces données peuvent être consultées en cliquant avec l'outil "Information" sur l'objet à étudier Sur cette carte des communes de Loire Atlantique, le clic a été fait sur le commune de Nantes. Un panneau d'information permet de voir les valeurs attribuées à cette forme. Ici les communes de plus de 15 000 habitants ont été sélectionnées.

Pour une exploitation plus complète des données attributaires on lira les tutoriels cités plus haut. retour
