Découvrir la France en 3 D grâce à l'IGN

 Le principe technique du LiDAR, en bref, se rapproche de celui du radar : il consiste à envoyer des impulsions laser infrarouges vers le sol à haute fréquence (plusieurs centaines de milliers d’impulsions par seconde), puis à enregistrer le temps mis par ces impulsions pour être renvoyées par le sol vers l’avion, ce qui permet d’en déduire la position des points ciblés. Le tout vient alimenter un modèle 3D global du terrain composé d’un très grand nombre de points, d’où le nom de “nuage de points”

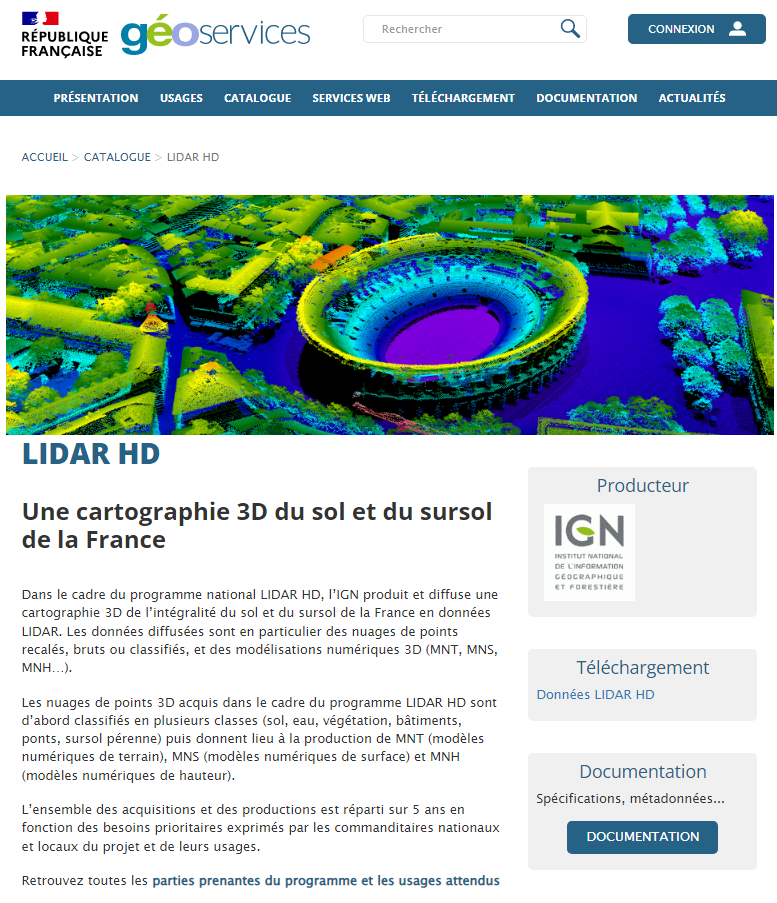

Les données collectées commencent à être mises en ligne sur le site de l'IGN : https://geoservices.ign.fr/lidarhd

Données de l’IGN – données originales téléchargées sur https://geoservices.ign.fr/lidarhd, mise à jour le 2 mars 2022.

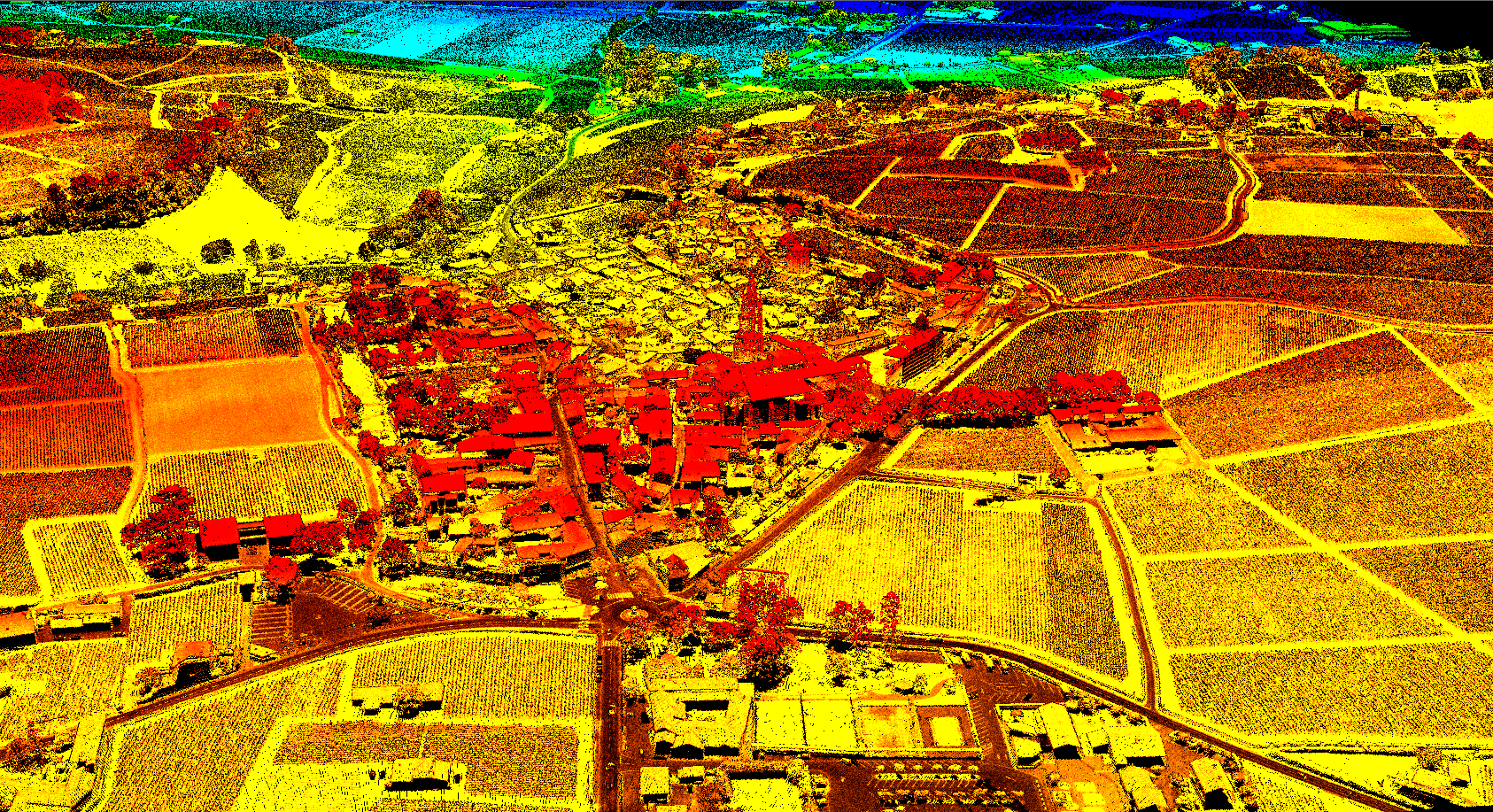

Village de Saint Emilion modélisé en nuages de points. La colorimétrie varie en fonction de l'élevation.

Comment télécharger les données ?

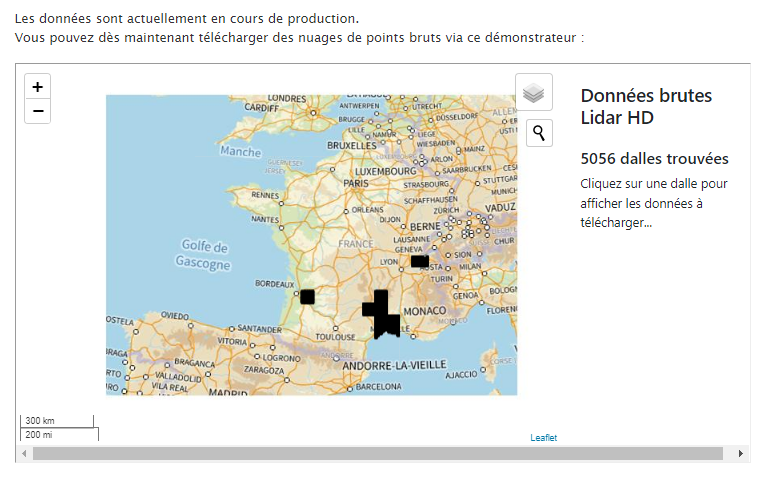

La grille des données disponibles s'enrichit régulièrement .

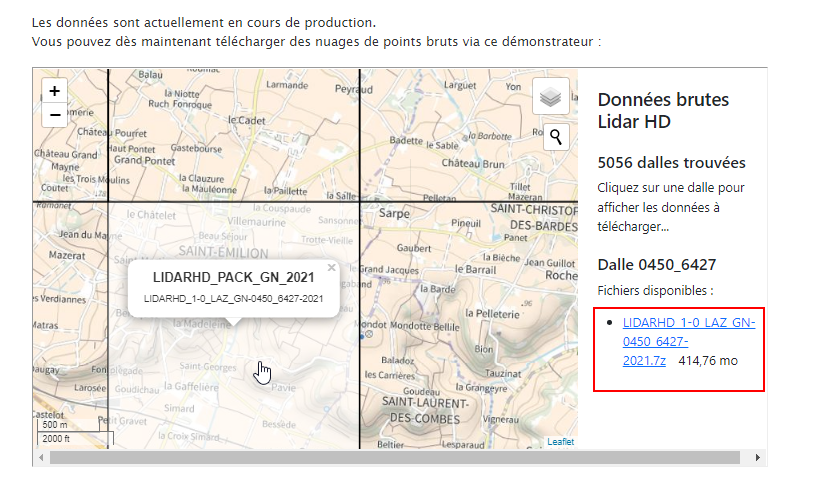

Utilisez les fonctions de zoom pour vous placer sur le territoire qui vous intéresse puis télécharger la dalle avec le lien qui s'incrit sur la droite.



Il vous reste ensuite à décompresser le fichier obtenu avec un logiciel type 7zip.

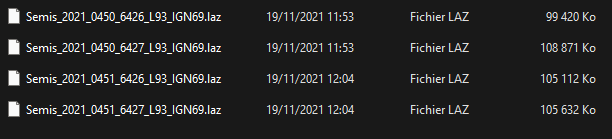

Pour chaque dalle Lidar, vous obtenez 4 fichiers au format compressé LAZ.

Quels logiciels pour visualiser ces fichiers ?

Pour une simple visualisation, je vous conseille le viewer fourni gratuitement par Quick Terrain Reader : ce logiciel décompresse automatiquement les fichiers LAZ et permet facilement d'afficher un nuage de points.

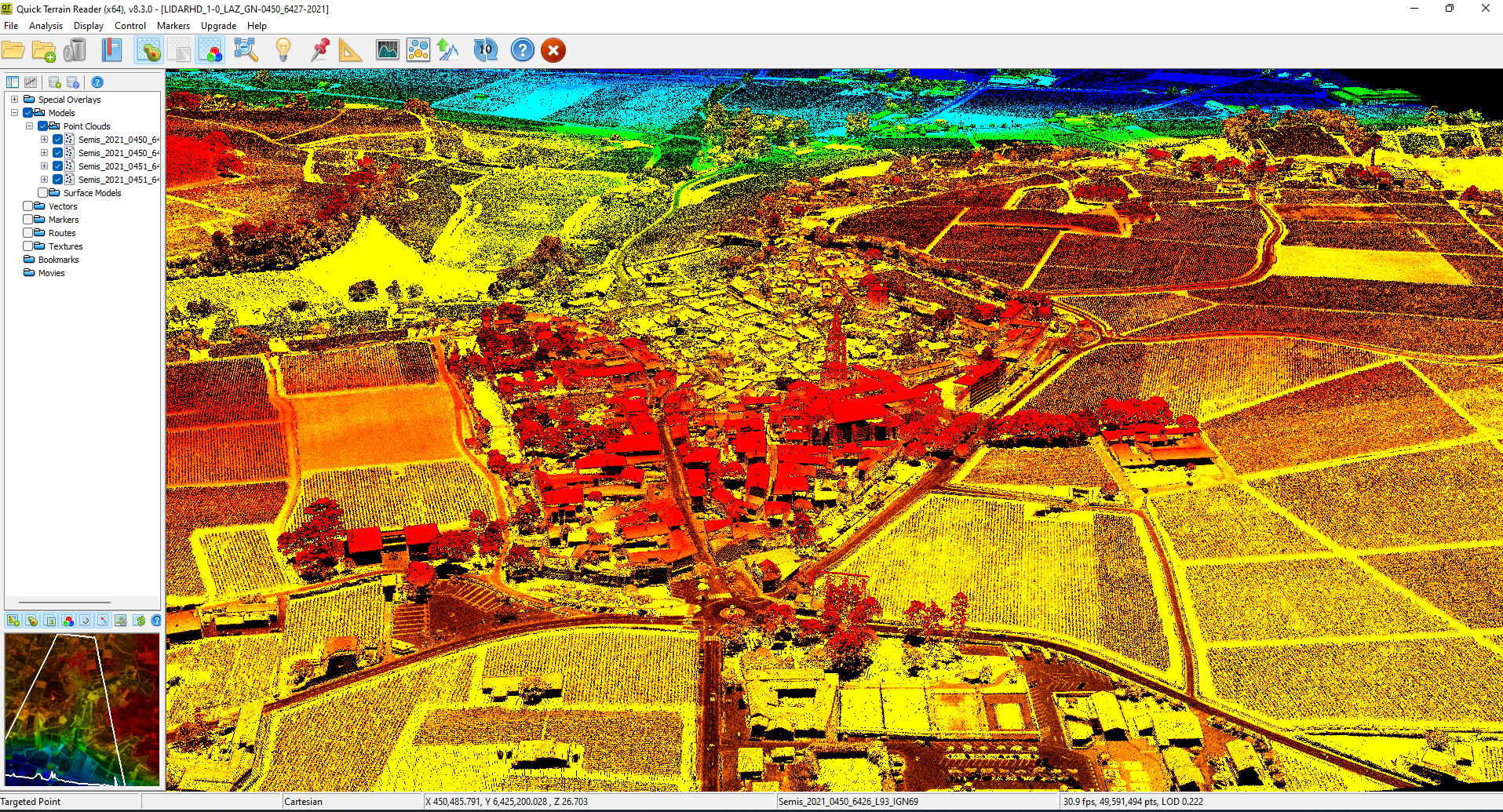

Fichier laz affichés dans QTR.
Données de l’IGN – données originales téléchargées sur https://geoservices.ign.fr/lidarhd, mise à jour le 2 mars 2022

Pour ceux qui  disposent d'un compte éducation chez Esri, le plus simple est de suivre les tutoriels vidéo de Gaetan Lavenu : tout est expliqué clairement pas à pas et avec un peu de vigilance, il est possible de produire très rapidement ses propres scènes 3D.

Un brouillon pédagogique qui demande encore à être amélioré : modélisation du village de Collias, touché par un phénomène cévenol en 2002. Un lotissement construit dans le lit moyen du Gard est presque entièrement détruit par la crue du 8 et 9 septembre 2002.
Un nuage de points colorisé via une orthophoto de l'IGN + couche bâtiments extraite de la BD-Topo, extrusion 3d (hauteur des bâtiments). Le PPRN en bleu montre que quelques bâtiments (notamment moulins) sont encore situés en zone à risque et devraient être détruits...

La plus-value : la possibilité de consulter ces données en ligne via un simple smartphone !

D'autres outils peuvent être utilisés : qgis notamment. Vous trouverez sur Youtube des vidéos de formation !

Ces données Lidar permettent de décrire précisément le territoire français : de nouvelles perspectives pour faire des études de cas, simuler une inondation par exemple.
