Programmation robotique en cycle 3 : Lego Spike & les objets du quotidien

Un projet d'initiation à la programmation d’objets techniques. Dans le cadre de l'enseignement des sciences et technologies, cette séquence pédagogique destinée aux élèves du cycle 3, vise à initier les élèves à la programmation en utilisant le kit robotique Lego Spike. Composée de six séances, cette séquence a permis à des classes de CM1-CM2 sur les circonscriptions de Guérande-Herbignac et Saint-Nazaire Ouest d'apprendre à programmer des objets techniques du quotidien, tout en découvrant l'utilisation d'algorithmes et de boucles pour optimiser leurs créations. Les premières séances ont été consacrées à la prise en main du matériel et les apprentissages de base de la programmation et de ses concepts : algorithme, instruction, boucle. Les dernières séances ont été consacrées à des défis technologiques amenant les élèves à réinvestir les apprentissages des premières séances.

Mis à jour le 14 mai 2025

La séquence

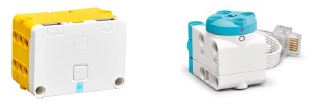

Séance 1 : Découverte et prise en main

• Étape 1 : Découverte de l’application de programmation

Manipulation de l’interface de programmation, connexion boîtier


• Étape 2 : Programmation des blocs moteurs

Démarrer le moteur, le faire fonctionner puis s’arrêter.


• Étape 3 : Défis

- Démarrer le moteur, l’arrêter, changer le nombre, le sens, la vitesse, la durée de rotation.

- Faire fonctionner 2 moteurs

. en même temps,

. en sens inverse,

. à des vitesses différentes,

. avec des durées de fonctionnement différentes.


Séance 2 : Le bloc lumineux

• Étape 1 : Découverte



Comprendre le fonctionnement du bloc lumineux.


• Étape 2 : Appropriation



Programmer le bloc lumineux pour qu’il s’allume un certain temps.


• Étape 3 : Défis



Choisir les cases du blocs à allumer, éteindre, leur durée de fonctionnement.


Séance 3 : Le capteur de couleurs

• Étape 1 : Découverte



- Comprendre le fonctionnement du capteur de couleur. Déclencher la rotation du moteur à l’aide du capteur.

- Trouver la sensibilité du capteur (distance de captation)


• Étape 2 : Appropriation



- Programmer le capteur d’inclinaison pour piloter un moteur :

. changer de sens de rotation,

. modifier la vitesse de rotation.


• Étape 3 : Défis



- Adapter la vitesse vu moteur en fonction de la couleur détectée.

- Afficher la couleur détectée par le capteur.


Séance 4 : Le capteur d'inclinaison



• Étape 1 : Découverte



Déclencher le fonctionnement du moteur en fonction d’une inclinaison.


• Étape 2 : Appropriation



- Utiliser le capteur d’inclinaison pour adapter le fonctionnement du moteur.

. Sens de rotation

. Vitesse/durée de rotation


• Étape 3 : Défis



- Utiliser le bloc lumineux pour indiquer les différents états du bloc de connexion :

. horizontal,

. incliné vers l’avant, l’arrière, la gauche, la droite,

. secoué.



Séances 5 & 6 : Défis autour de constructions d’objets techniques

•  Étape 1 : Construction d’un objet technique

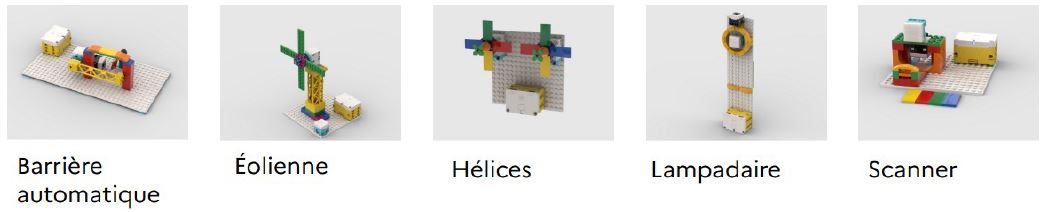

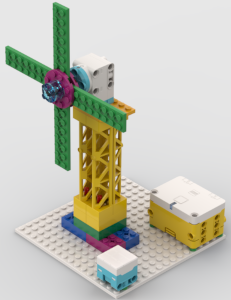

Construction d’un objet technique différent par groupe : éolienne, scanner, barrière automatique, éclairage public, hélices.


• Étape 2 : Programmer l’objet technique



- Réinvestir les connaissances acquises lors des séances précédentes pour programmer le fonctionnement de son objet.

- Corriger, améliorer son programme.

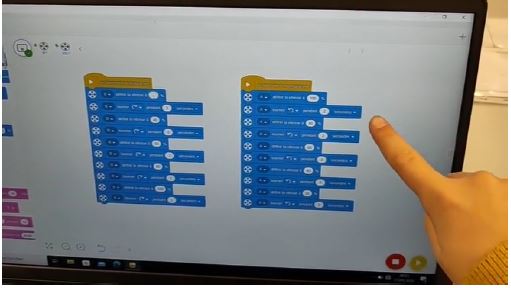

Bilan

Réussites

Les situations mises en place ont favorisé la coopération entre élèves au sein du binôme, tant lors des moments de recherche (séances 1 à 4) que de construction ou de programmation (séances 5 & 6).

L’activité a été propice aux échanges oraux et à l’argumentation au sein du groupe quant aux choix à opérer.

Les activités de débogage (correction des programmes) ont été les moments les plus riches en ce qui concerne la construction des apprentissages. Les programmes fonctionnant rarement du premier coup.

Tous les élèves ont réussi à construire et programmer leur machine, au moins pour les fonctions de base.

Difficultés

Il a été souvent difficile pour les élèves de faire du lien avec les précédentes séances pour réinvestir leurs connaissances. Difficile pour eux de réutiliser un programme et le modifier, l’améliorer pour répondre à une nouvelle consigne. Ils ont le réflexe de repartir à zéro à chaque nouveau défi.

La visualisation du sens de rotation des moteurs a parfois posé problème, certains élèves n’arrivant pas à distinguer si les moteurs tournaient en sens inverse ou identique.

La programmation événementielle¹ est plus difficile à appréhender que la programmation séquentielle².

Sur certains modèles de VPI, l’interface de programmation fonctionne mal (impossibilité de déplacer les commandes du menu vers la feuille de programmation). Il a fallu placer les commandes demandées par les élèves sur la feuille de programmation depuis l’ordinateur avant qu’ils ne puissent manipuler les blocs de commande.

Écueils

• Vocabulaire



- Rotation, pivoter, tourner… mal maîtrisé par les élèves


• Précision des consignes en lien avec le fonctionnement de certaines commandes; la formulation pouvant induire les élèves en erreur :



- Ordre des mots induit le programme (le moteur tourne lentement…) : les élèves vont d’abord programmer le démarrage du moteur puis sa vitesse alors que le matériel utilisé demande à ce que la vitesse de rotation soit définie avant de démarrer le moteur.

- Idem pour le bloc lumineux où l’intensité lumineuse doit être définie avant de l’allumer


• Problèmes techniques



- Sensibilité du capteur lumineux qui peut parfois être gêné par l’éclairage de la classe.

- Faux contact

- Vitesse de rotation insuffisante qui ne permet pas au moteur de tourner.

- Intensité lumineuse trop faible qui ne permet pas de distinguer l’éclairage du bloc (en fonction de la luminosité de la pièce)



1 : La programmation événementielle détermine ou modifie l’ordre d’exécution des instructions en fonction de l’environnement extérieur. Les événements extérieurs au robot ont une incidence sur l’ordre d’exécution des instructions.

2 : La programmation séquentielle est un paradigme de programmation dans lequel l’ordre d’exécution des instructions du programme est toujours le même. Le programme peut comporter des embranchements conditionnels lui permettant de s’adapter au problème à résoudre (si...alors, si...alors...sinon...).
